東區看臺挑篷結構由8個三角形管桁架柱通過拉索與8榀主桁架連接，在8榀主桁架的之間各有1榀次桁架。在桁架之間通過近似拱形的連桿連接。結構頂部覆蓋膜結構。該區主桁架最大懸挑23米。西區看臺挑篷結構由12榀主桁架組成，每榀主桁架有兩個支點，在主桁架的設置預應力拉索以減少結構的變形，桁架之間設置拱形聯系桁架。主桁架前后有兩個三管主桁架拱。結構頂部覆蓋膜結構。該區主桁架最大懸挑32米。項目團隊對同時包含索、桿、梁、膜等多種混合單元的整體結構進行了計算分析，并使用自行開發的軟件計算輸出了管桁架中所有圓鋼管的節點相貫線數控機床加工數據。

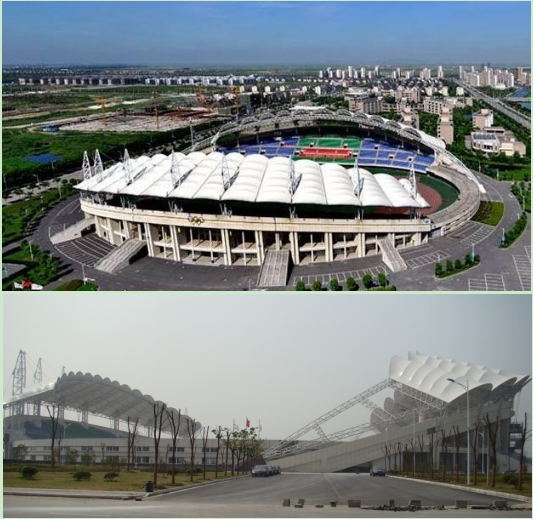

場景展示：
