3D3S助力潭溪山高空玻璃橋項目獲世界結構大獎
世界結構大獎（The Structural Awards） 由結構工程師協會（Institution of Structural Engineers）發起，對全球范圍內的基礎設施以及建筑項目的結構設計進行表彰，挑選出卓越的兼具創意、美感、可持續性和價值的項目。50多年的歷史里，包括悉尼歌劇院、法國巴黎蓬皮杜中心、英國威爾士塞文橋等偉大的結構設計都曾經獲得相應的結構獎項。
世界結構大獎根據項目的結構特點而不是結構類型，設置了12個主要獎項：高聳或細長結構獎、大跨度結構獎、交通橋梁獎、行人天橋獎、小型項目獎（建筑成本低于300萬英鎊)、極端條件設計獎、傳承結構獎、改造/擴建項目獎、建造創新獎、結構技藝獎（建筑物類）、結構技藝獎(非建筑類）、可持續發展獎。此外，The Structural Awards 還設置最卓越工程獎，從上述的12個獲獎名單中選出。
北京時間2019年11月16日，2019世界結構大獎獲獎名單公布，我院張其林教授主持設計并監造完成的潭溪山高空玻璃橋項目獲行人橋梁獎。

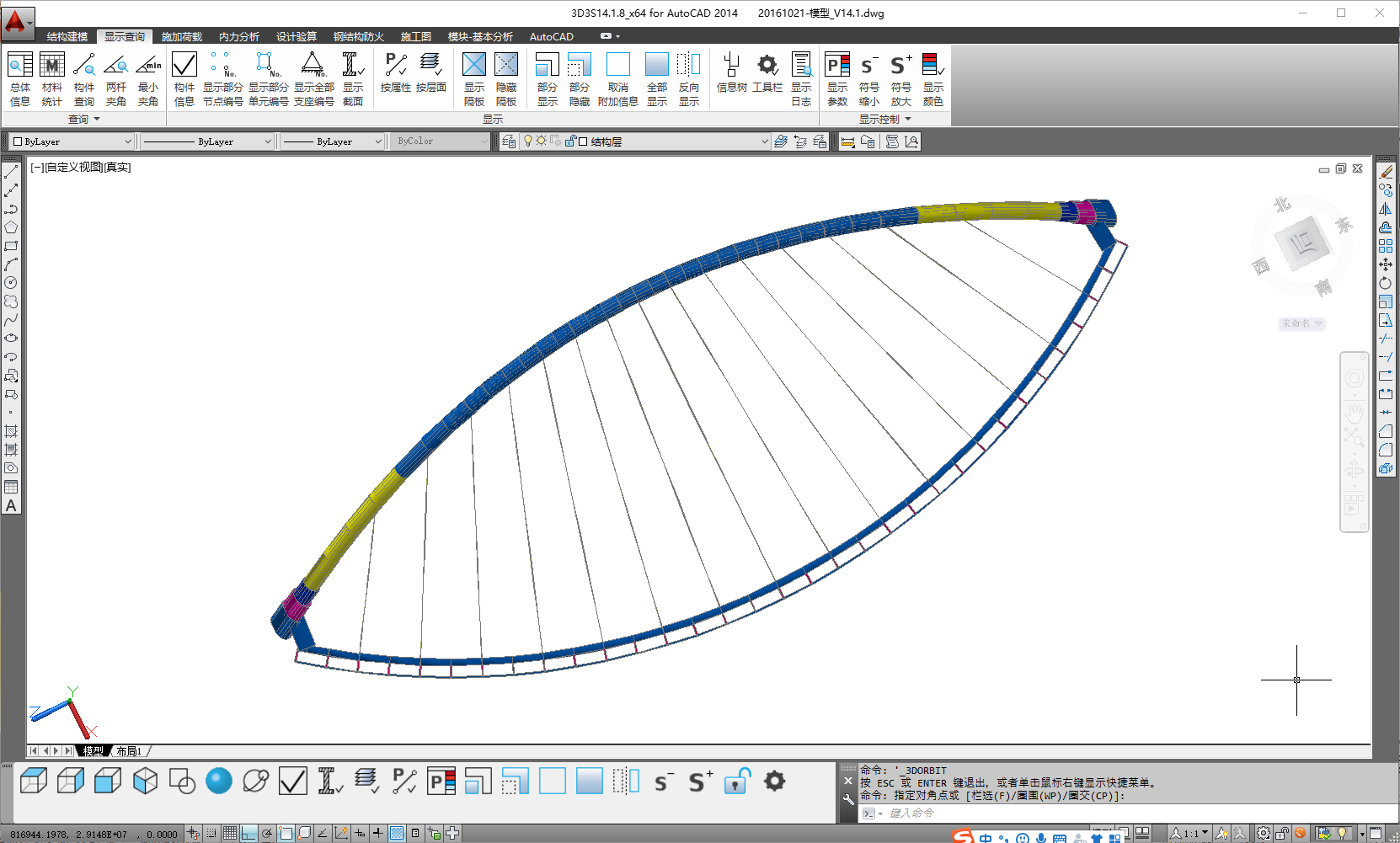

潭溪山玻璃景觀橋從方案到施工分析，全程采用3D3S軟件設計。迄今，譚溪山景觀人行橋已經安全運營了兩年半。
潭溪山玻璃景觀橋位于山東省淄博市淄川區，是潭溪山風景區的標志性建筑。景觀橋為單側懸掛式拱梁體系，主拱中心曲線為拋物線，跨度109m，高25m，拱平面與水平面夾角60度，拱截面φ2000×30，拱腳處放大為φ2000~4000×30長圓形；橋面截面為1m高鋼箱梁，箱型梁中心為圓弧，半徑為85m，矢高20m，橋面寬度2.4m，橋面梁與拱之間設15根φ45的PE索。
圖1.結構平面圖 圖2.結構立面圖
圖3.結構側視圖 圖4.橋面梁截面
1、Creativity and innovation(創意和創新)
（1）山區地形復雜，在景觀橋設計過程中采用了三維激光掃描定位技術，將山體建筑數值化為計算機模型；

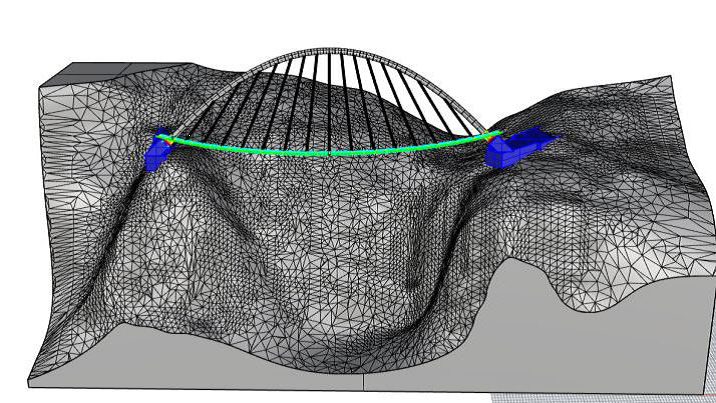

圖5.橋梁和巖體三維模型
（2）景觀橋結構由斜置的主拱和水平放置的橋面梁以及兩者之間的拉索組成，主拱向后傾斜，與地面成60度夾角，這樣，主拱的自重能夠平衡一部分橋面梁向前彎曲的趨勢，避免在拱后面設置平衡拉索；
圖6.結構整體受力示意圖
（3）景觀橋主拱為直徑φ2000×30鋼管，在拱腳處8m改為φ2000~4000×30長圓椎體，滿足了基礎處抗彎的需要，也為橋面主梁的連接提供了更大的空間。
圖7.拱腳變截面節點
（4）景觀橋采用了疊合拼裝，2次旋轉的施工工藝，節省了現場胎架和施工空間；
橋面梁旋轉（1） 橋面梁旋轉（2） 橋面梁旋轉（3） 橋面梁旋轉（4）
整體旋轉（1） 整體旋轉（2） 整體旋轉（3） 整體旋轉（4）
圖8.疊合拼裝，旋轉施工的方法示意
（5） 橋面梁與主拱連接節點和拱腳固接節點不僅要以成橋狀態下受力為設計目標，還要考慮施工過程中大角度旋轉和復雜的受力情況的需要，所以這兩個節點是設計的關鍵節點。

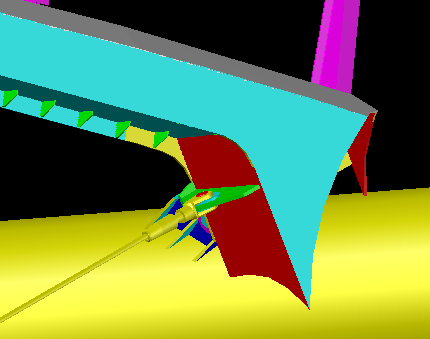

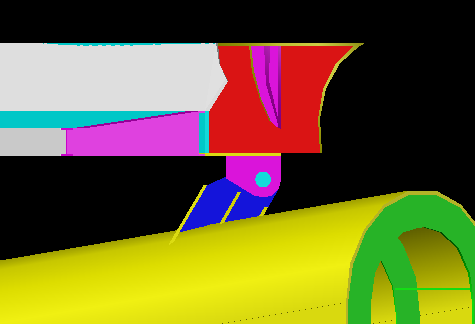

圖9.橋面梁和主拱鉸接節點

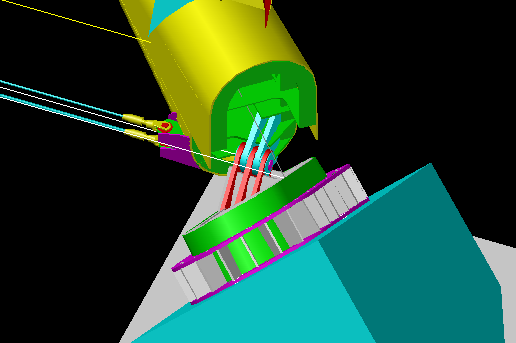

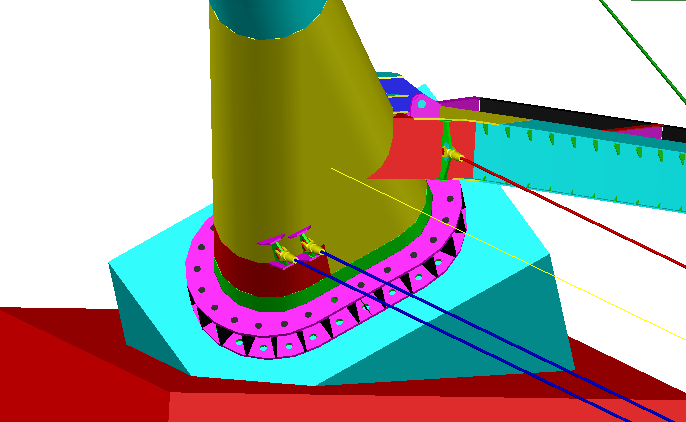

圖10.主拱與基礎鉸接節點
（6）在旋轉施工過程中，結構處在運動變化過程中，橋面梁對主拱，主拱對基礎均會產生不小的水平推力，所以，我們設置了兩道水平拉索以平衡推力，保證旋轉施工過程中結構的安全；
圖11.橋面梁和主拱施工平衡索
2、軟件計算

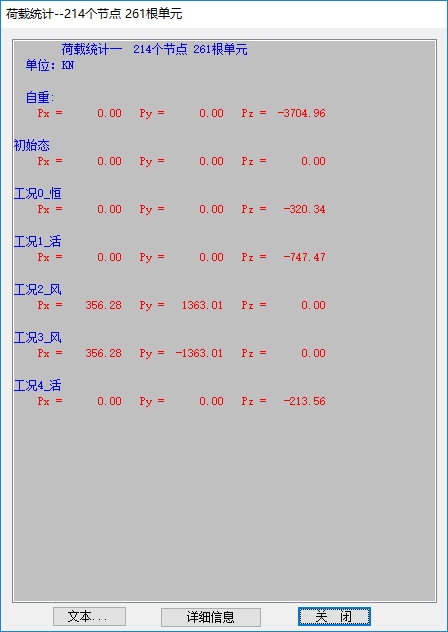

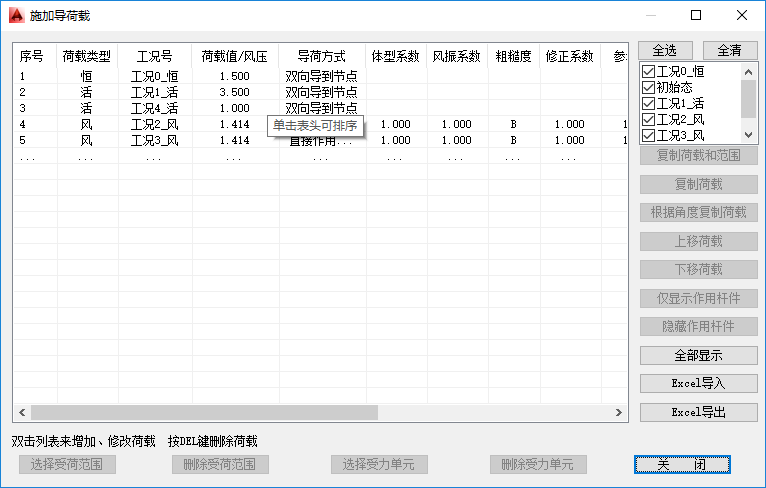

（1） 荷載考慮
1 恒載：
1.1 自重
1.2 橋面：1.5kN/m2
2 活載
2.1 人群荷載3.5kN/m2
3 地震作用
設防類別：C類
設防烈度：7度
場地類別：I類
考慮雙向地震作用
4、風載：按當?shù)匕倌暌挥鲲L(fēng)速計算
5、溫度：+-30度
6、荷載組合
(1) 1.20 恒 + 1.40 活1
(2) 1.20 恒 + 1.40 活1 + 1.10 x 0.80 風2
(3) 1.20 恒 + 1.40 活1 + 1.10 x 0.80 風3
(4) 1.20 恒 + 1.20 活4 + 1.40 水平地震
(5) 1.20 恒 + 1.40 活1 + 1.40 x 0.80 溫度
(6) 1.20 恒 + 1.40 活1 + 1.40 x 0.80 溫度
(7) 1.20 恒 + 1.40 活1 + 1.10 x 0.70 風2 + 1.40 x 0.70 溫度
(8) 1.20 恒 + 1.40 活1 + 1.10 x 0.70 風2 + 1.40 x 0.70 溫度
(9) 1.20 恒 + 1.40 活1 + 1.10 x 0.70 風3 + 1.40 x 0.70 溫度
(10) 1.20 恒 + 1.40 活1 + 1.10 x 0.70 風3 + 1.40 x 0.70 溫度
(11) 1.20 恒 + 1.40 x 0.50 活1
（2） 初始態計算

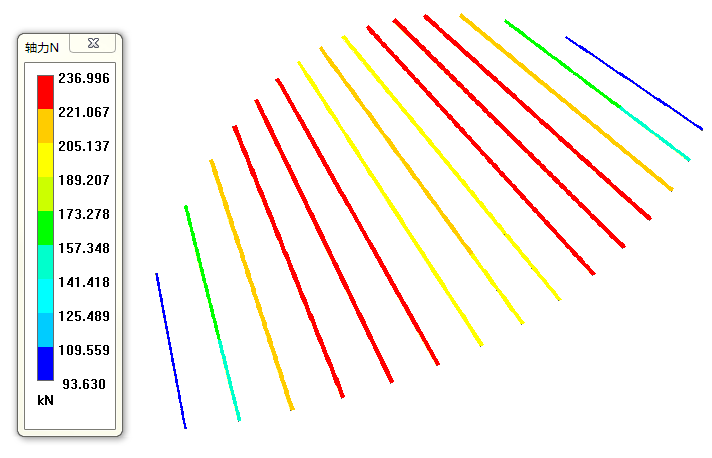

索力100-230kN, 比較均勻
（3） 工作態計算

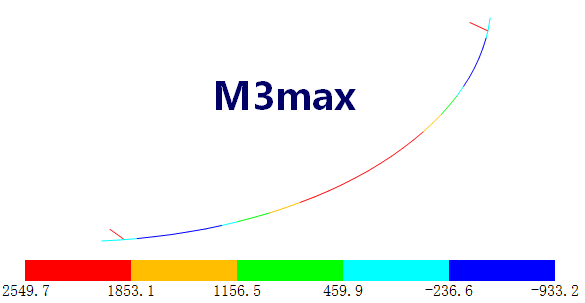

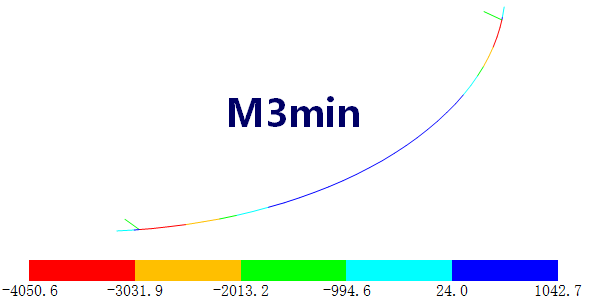

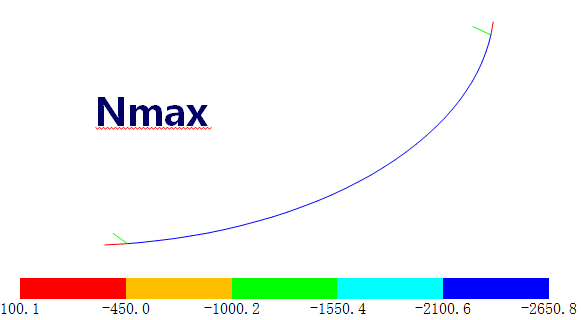

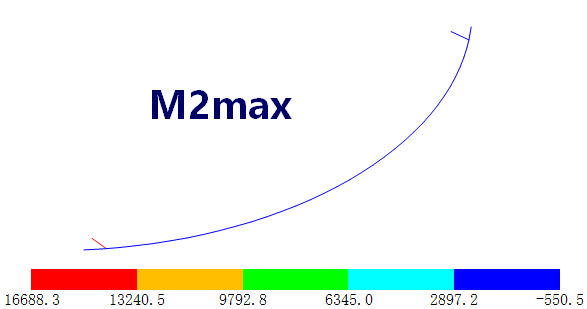

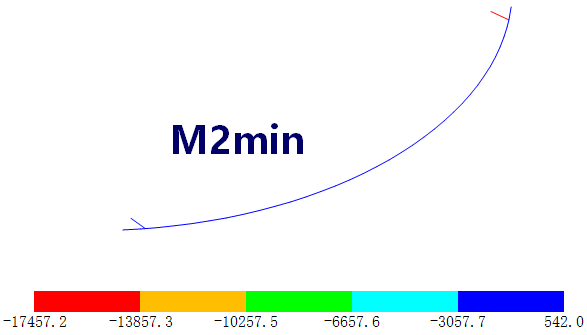

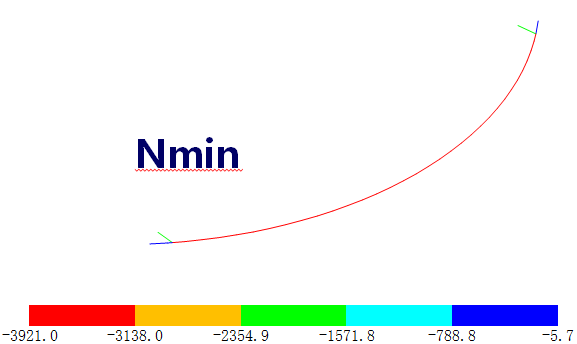

工作態-主梁

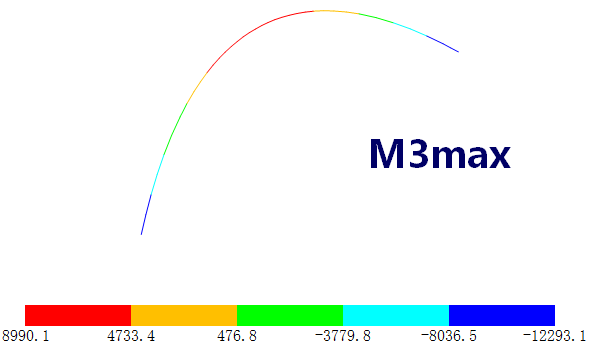

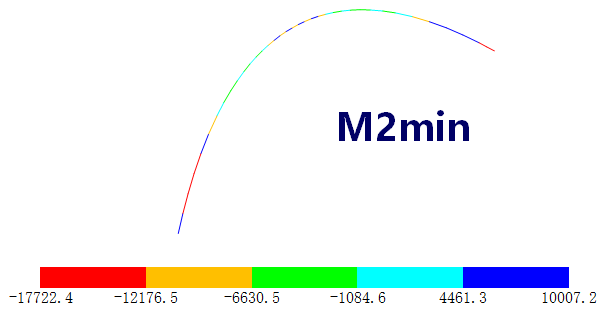

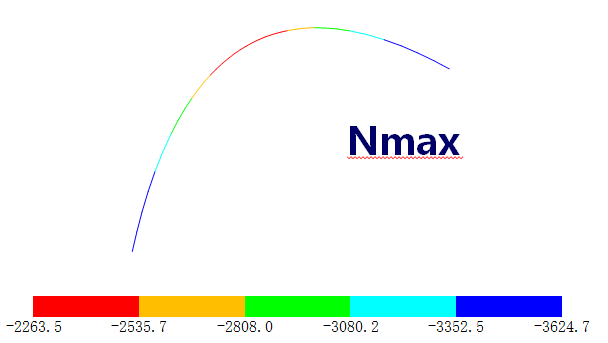

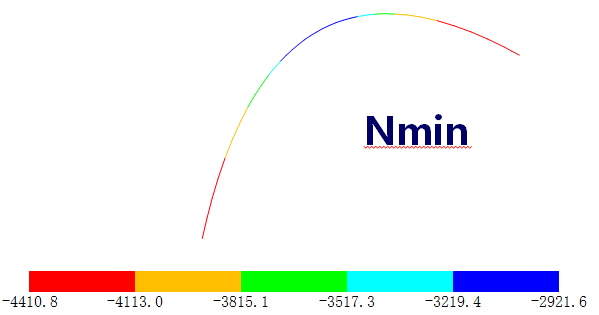

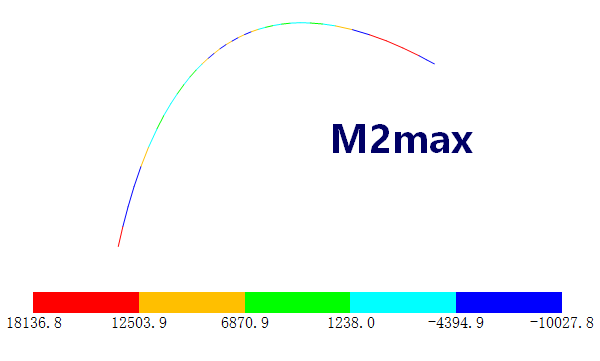

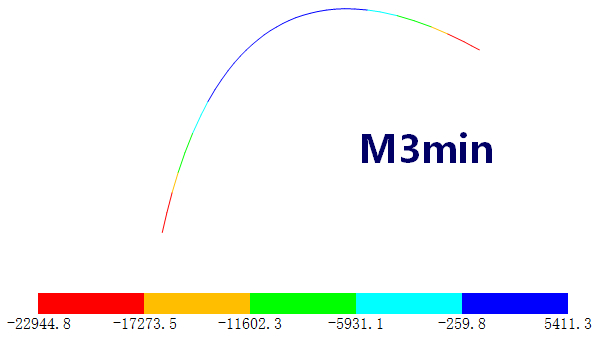

工作態-主拱

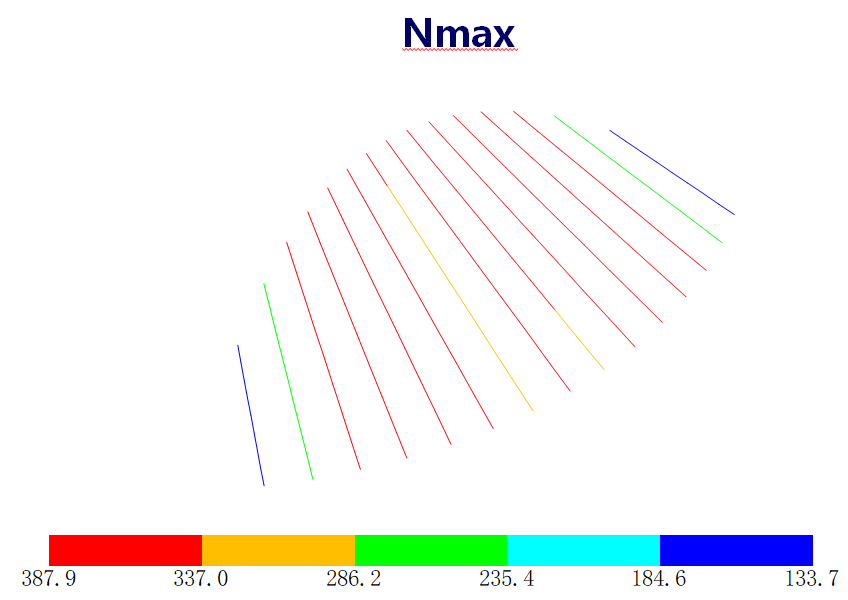

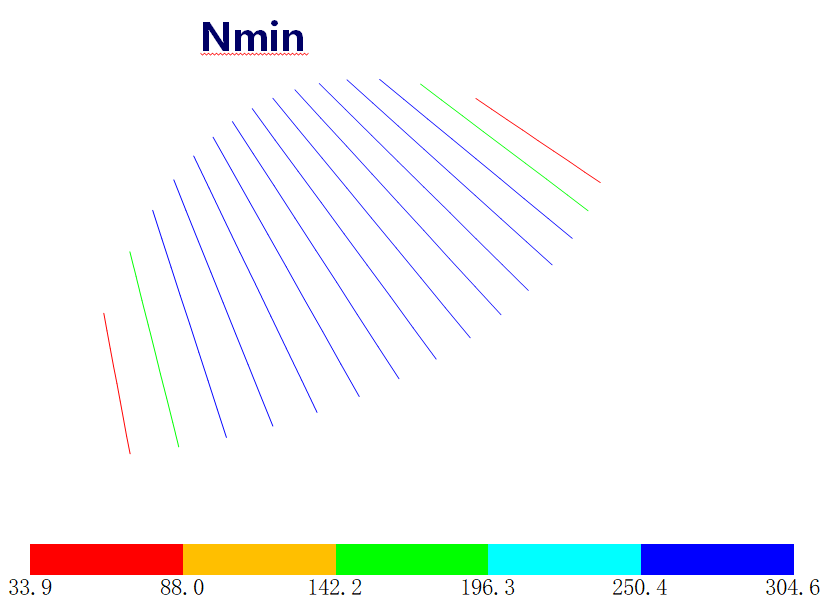

工作態-斜拉索
（4）穩定分析
缺陷考慮：
跨度：103m
缺陷最大值：跨度/300=343.3mm
穩定分析與Ansys對比
缺陷
計算軟件
計算類型
組合1：
K*（恒+活+風2）
組合2：
K*（恒+活+風3）
不考慮缺陷
3D3S線性穩定
9.038
（第1模態，整體失穩）
17.184
（第29模態，整體失穩）
Ansys線性穩定
無
無
不考慮缺陷
3D3S極限承載力
(幾何非線性)
6.9
49.5
Ansys極限承載力
(幾何非線性)
6.77
49.1
Ansys極限承載力
(幾何、材料非線性)
2.51
2.73
考慮缺陷
3D3S極限承載力
(幾何非線性)
6.9
49.5
Ansys極限承載力
(幾何非線性)
6.25
43.0
Ansys極限承載力
(幾何、材料非線性)
2.27
(5) 正常使用

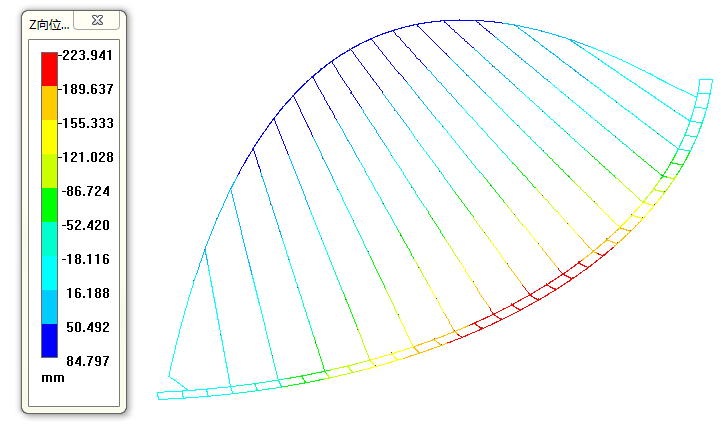

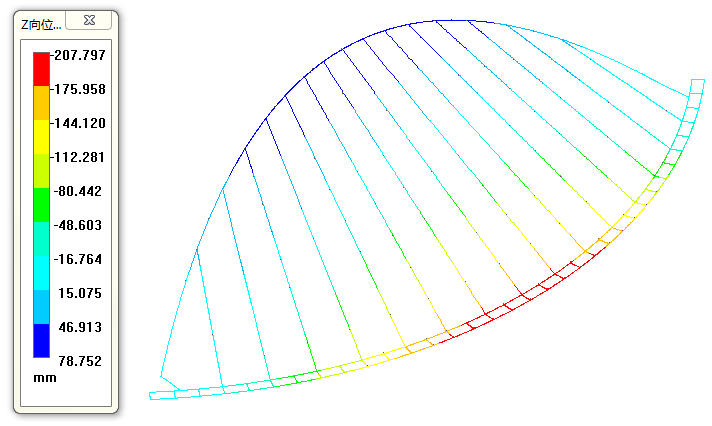

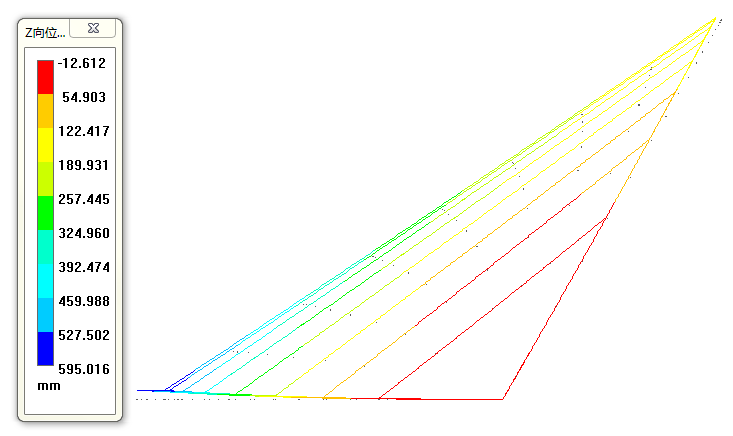

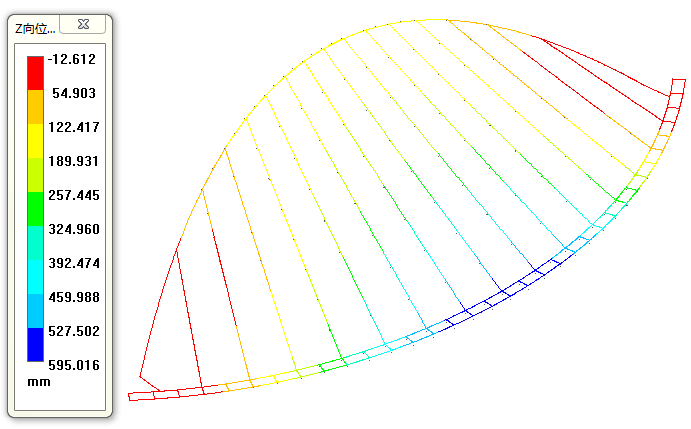

人群荷載工況下的主結構撓度 恒+0.5人群荷載下的主結構撓度（單位：mm）
主梁撓度224mm<257.5mm（L=103m，1/400L=257.5mm），滿足規范要求。

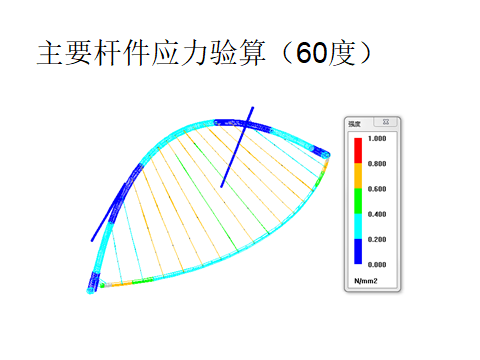

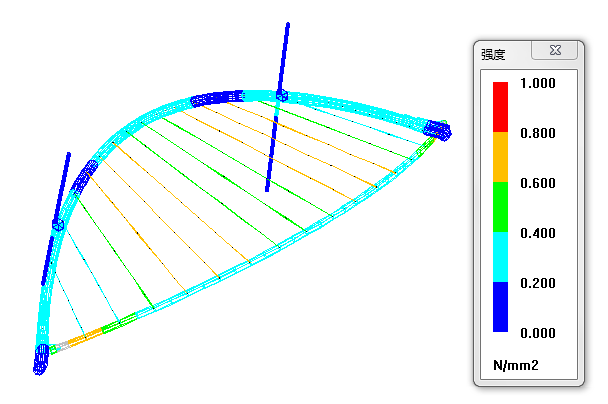

（6）施工過程驗算

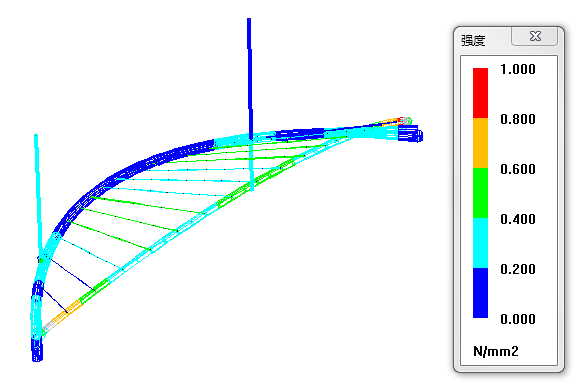

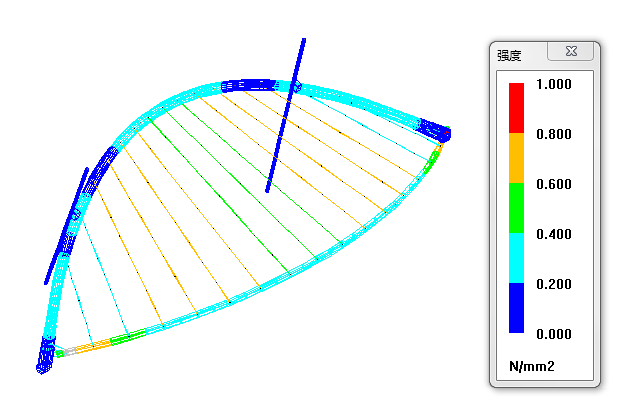

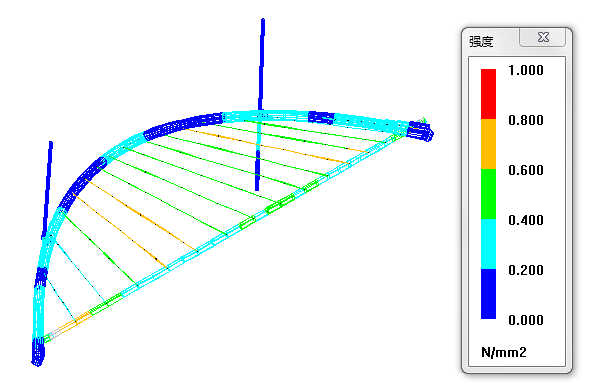

主要桿件驗算（0度） 主要桿件驗算（15度）
主要桿件驗算（30度） 主要桿件驗算（45度）
3、運維全過程的控制與監測技術
運行過程中的舒適度是景觀人行橋必須考慮的問題。計算分析表明，譚溪山景觀人行橋的舒適度為CL4不可接受類別。工程中，設置了10個TMD，使橋梁舒適度達到了CL1最好類別。施工完成后、TMD安裝前后的人行現場實測證明了數值計算與分析的正確性。
TMD布置及現場實測照片

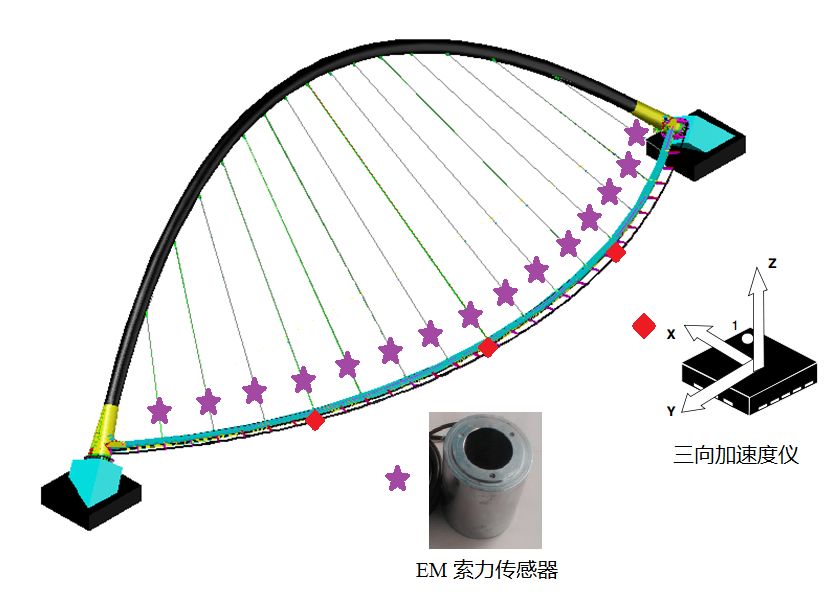

為了確保景觀人行橋在運行期特別是節假日高峰運行期的安全性，對人行橋建立了運營期全壽命健康監測系統。對每根索布置了EM索力傳感器，在橋面上布置了三個三向加速度儀。如果加速度值超過設定的門檻值，系統將自動向人行橋運行管理部門和負責人報警。
傳感器和健康監測系統
潭溪山景觀橋的設計時考慮現場地形地貌，提出了“疊合拼裝，2次旋轉安裝”的施工方法，并圍繞這個施工方法進行了相應的旋轉鉸接節點設計、平衡水平推力構造、爬升機構設計相應的施工措施的設計，很好地解決了在山區施工大跨度橋梁的一系列問題，為業主節省了成本，加快了施工進度，盡量減少對山區植被的破壞。做到了因地制宜、經濟可行、技術創新的效果。對類似的工程有很好的借鑒意義。
