3D3S 軟件應用常見問題
問題 風荷載中參考點高度和內部參考點坐標有何關系
軟件
3D3S
操作類型
加載
難度
中級
說明: 本項功能有效的最低版本為 V11
在 3D3S 中，風荷載施加的時候，參考點高度和內部參考點坐標這兩個參數之間沒有聯系。 參考點高度在風壓高度系數的計算中體現。而內部參考點坐標則用于確定風載對作用面的作用方向。

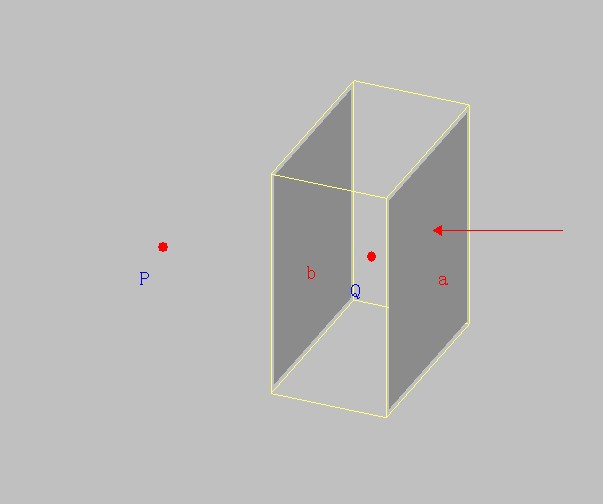

例如：對上圖所示的長方體框架的左右兩個面 a，b，有從右向吹來的風，如果輸入體形系數 為 0.8（或者其他正值），當點取框架內部點 Q 為該荷載的內部參考點的時候，對 a，b 兩個 面來說，該風荷載產生的都為風壓力。而當點取框架左側某點，例如 P 為該荷載的時候，則該風荷載對 a 面產生的是風壓，對 b 面產生的則為風吸。 同樣的，對風吸以及風壓的控制，可以依靠不同內部參考點的點取，也可以依靠對風載體型 系數的正負的控制。還是上面的例子，點取 Q 為該風載的內部參考點，當風載體型系數取 正值—例如 0.8 的時候，a，b 兩個面皆受到風壓力；而當風載體形系數取負值—例如-0.8 的 時候，a，b 兩個面受到的力則變成了風吸。 通過點取不同位置的內部參考點位置，以及對風載體型系數正負值的準確控制，可以在軟件 中正確添加風載，與之相反的，如果以上參數設置不正確，則有可能導致完全不一樣的結果。
