3D3S 軟件應用常見問題
問題 格構式變電塔架要生成后處理模型的必要處理
軟件
變電構架
操作類型
前處理
難度
中級
請問：格構式變電塔架手工建模后，要經過那些操作才能生成正確的后處理模型并生成節點

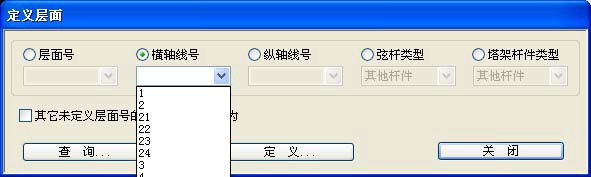

1， 正確定義軸線，塔柱構件逆時針分別為 1,2,3,4，塔面構件逆時針方向,分別為 21，22，
23，24。
2， 定義桁架構件，弦桿逆時針軸線為 1,2,3,4，桁架面上構件膩時針方向,分別為 21，22，
23，24。

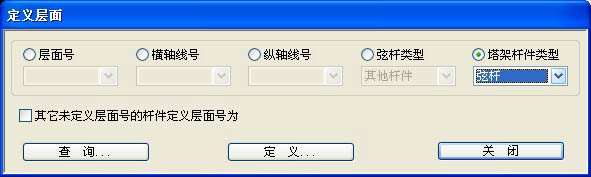

3， 定義桁架的弦桿構件的塔架桿件類型為弦桿，腹桿的塔架桿件類型為腹桿。
4， 交叉支撐桿件相交要打斷
