3D3S 軟件應用常見問題
問題 節點局部坐標和單元局部坐標的區別
軟件
空間任意
操作類型
構件屬性定義
難度
初級

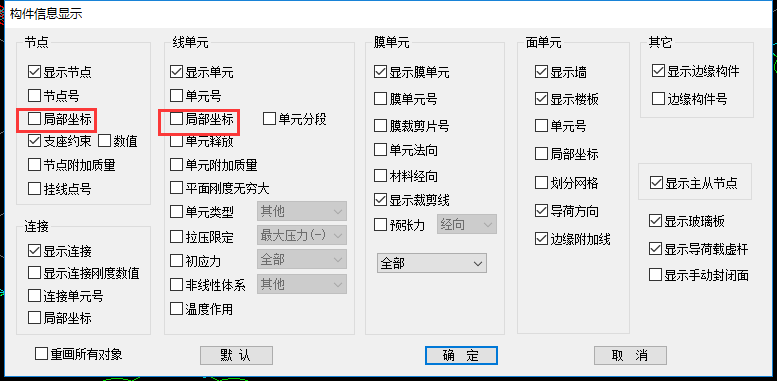

節點局部坐標和單元局部坐標的顯示。在節點和線單元下面的局部坐標分別勾選，則模 型中顯示節點局部坐標和單元局部坐標。
模型中的顯示如下圖顯示：
在節點處顯示的即節點局部坐標，紅色為1軸，白色為2軸，藍色為3軸，即對 應世界坐標系的X,Y,Z軸。顯示在桿件中間的即桿件坐標軸，同樣的也是紅色為1軸，白色為2軸，藍色為3軸。桿件的2軸，3軸可以查看界面庫的截面圖形示意，比如：
所以，節點局部坐標和單元局部坐標是相互獨立的兩個坐標系。節點局部 坐標與支座邊界的1,2，3軸對用，單元的局部坐標系與定義方位中的1,2,3軸， 以及都單元釋放中的1，2,3軸對應。
