3D3S軟件應用常見問題

問題 怎么在程序中計算和根據計算結果定義連接單元剛度

軟件	網架
版本	V14
操作類型	連接單元
難度	中級

以網架為例，我們用連接單元來模擬實際工程中的橡膠支座：

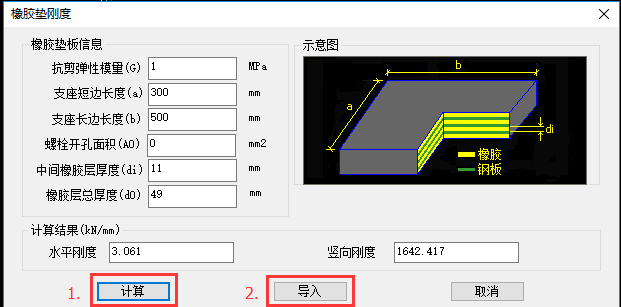

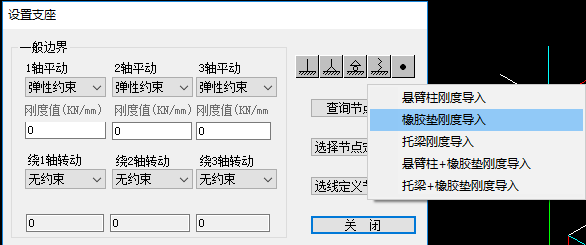

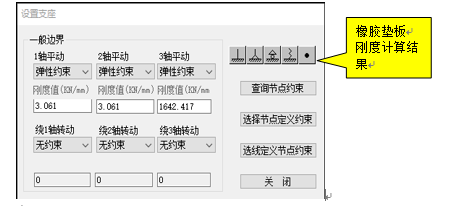

1.在定義支座出計算橡膠支座的1、2、3軸剛度，注意該1、2、3軸是節點的1、2、3軸。

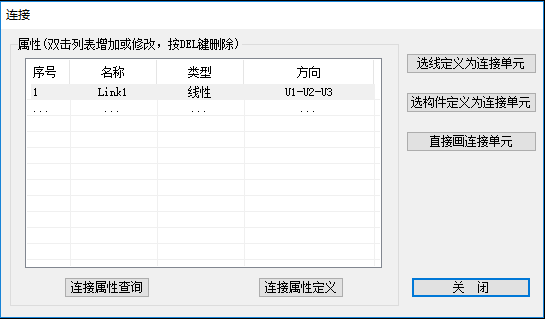

2.定義線性連接單元。打開連接單元坐標和節點坐標3軸一一對應，根據步驟1的計算結果輸入連接單元的各軸剛度。

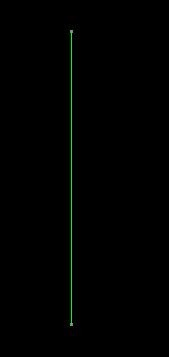

（連接單元）

（單元和節點局部坐標軸：紅、白、藍對應1、2、3）
