問題 模型檢查時提示支撐單元未打斷
軟件
3D3S任意模塊
操作類型
建模
難度
初級
說明: 本項功能有效的最低版本為 V9
有限元計算中桿件相交的地方要打斷形成節點，但是支撐桿件可以是不打斷的。那么模 型檢查的時候會提示支撐單元未打斷應該怎么處理呢？

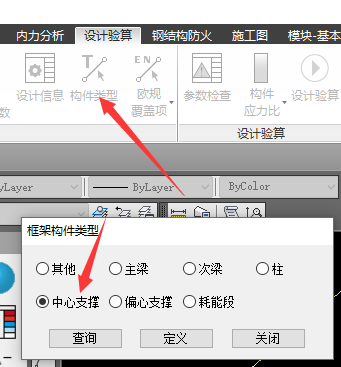

步驟： 切換到基本分析模塊，在設計驗算菜單欄，選擇構件類型，選中相應桿件定義為中心支撐。
點擊類型定義選擇要定義的桿件。
