問題 平面桁架快捷建模？
軟件
桁架屋架
版本
V14
操作類型
快捷建模
難度
初級

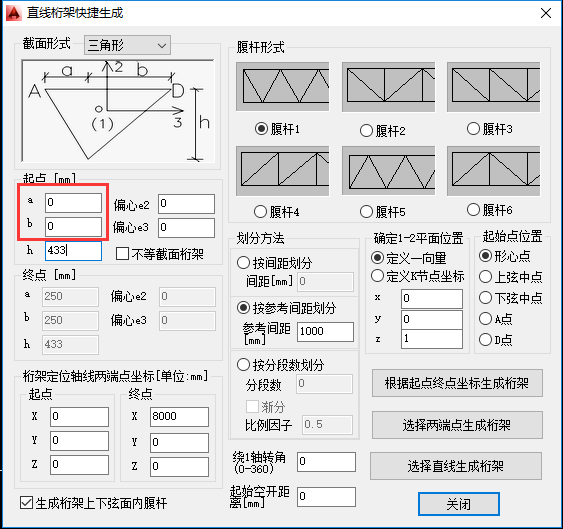

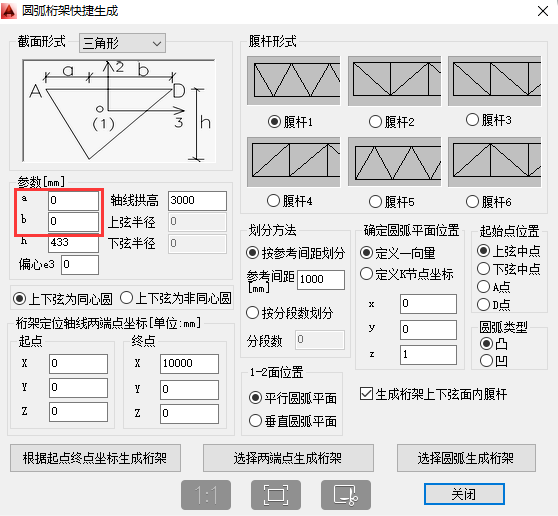

1.直線桁架建模和圓弧桁架建模：在建模對話框中輸入a=0,b=0。即可生成平面桁架。按照該對話框參數生成的桁架見下圖。

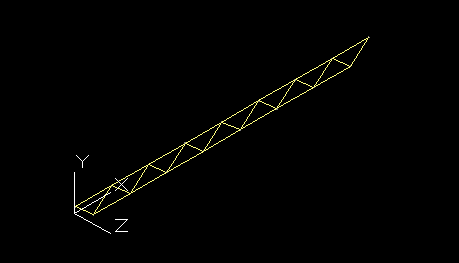

（平面直線桁架）

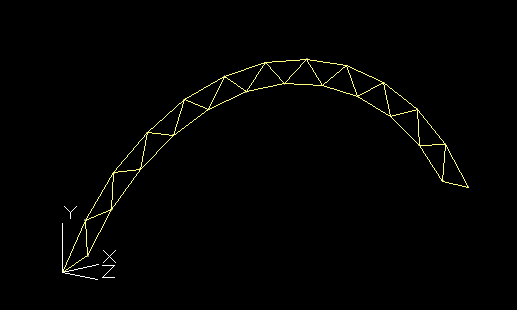

（平面圓弧桁架）

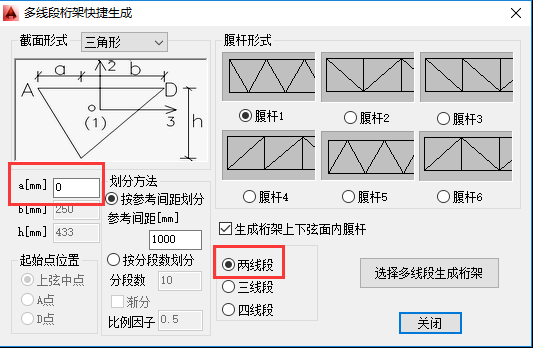

2.多線段生成桁架：在建模對話框中輸入a=0，勾選按*兩段線 輸入，即可生成平面桁架。按照該對話框參數生成的桁架見下圖

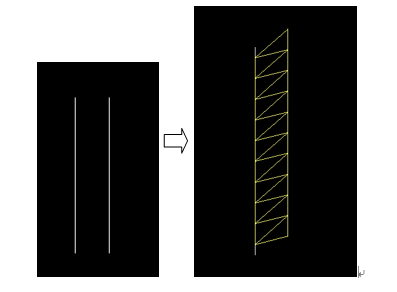

（雙線生成平面直線桁架）
