3D3S 軟件應用常見問題
問題 塔架后處理不能生成節點
軟件
塔架模塊
操作類型
后處理
難度
中級
軟件自動快捷生成的模型有定義了橫軸線號，如果是用戶修改或者自己手工建模的，要 先定義下橫軸線號和縱軸線號
方法一：在前處理模型中定義軸線號，重新生成后處理。就可以直接自動設計節點了 操作步驟：

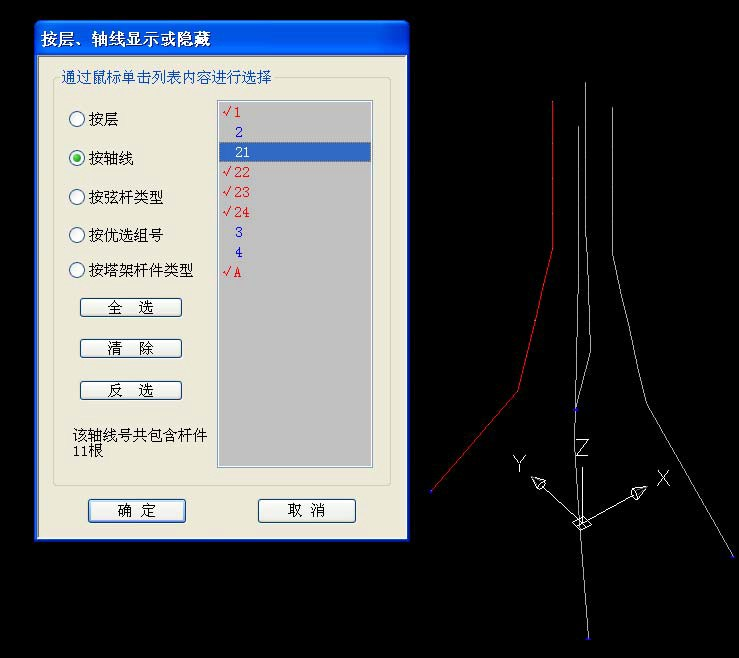

1， 顯示查詢---按層面顯示，只顯示塔柱，按順時針定義四根塔柱橫截面號依次為21,22，
23，24.

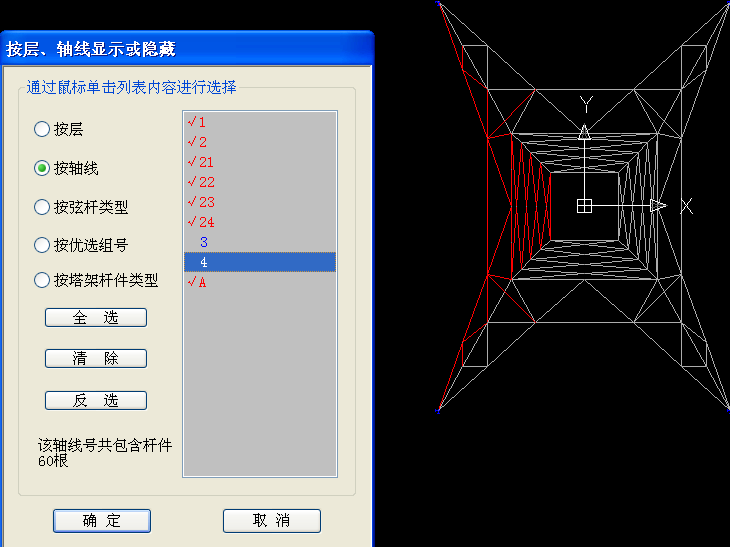

2， 俯視圖顯示，隱藏橫隔、塔柱等構件，依次定義四個塔面的橫軸線號為1,2,3,4。

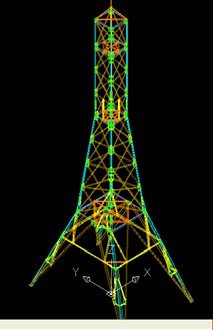

3， 然后重新生成后處理， 自動生成節點
方法二：

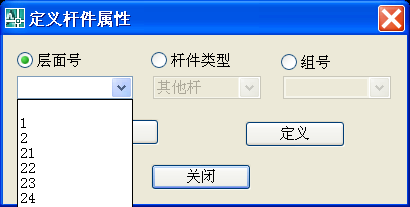

1，點擊后處理菜單---定義桿件屬性，同樣的，按順時針定義四根塔柱層面號依次為21,2223，24.依次定義四個塔面的層面號為1,2,3,4。
2，點擊后處理---點擊自動生成節點。
