3D3S 軟件應用常見問題
問題 網架材料表編號說明
軟件
網架
操作類型
計算
難度
中級
說明：
1， 先將模型中的長度四舍五入到整數尺寸，然后構件長度相差 1mm 就編成不同的號

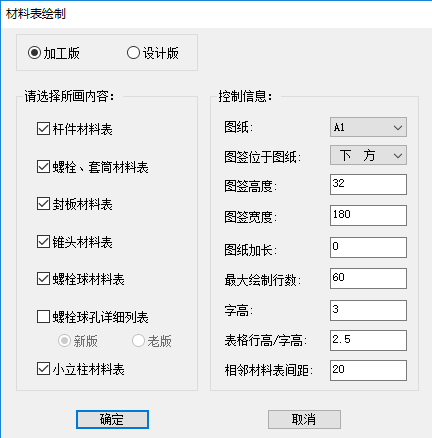

2，網架材料表分為加工版和設計版兩種材料表

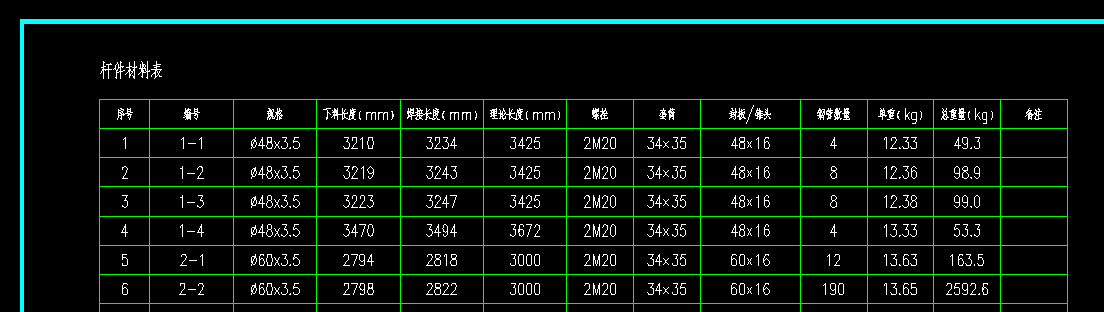

3， 加工版材料表輸出三個長度：下料長度、焊接長度、幾何長度。只要有一個不同，就認為 不同，編成不同的號；所用構件截面及配件尺寸不同也會編成不同的號

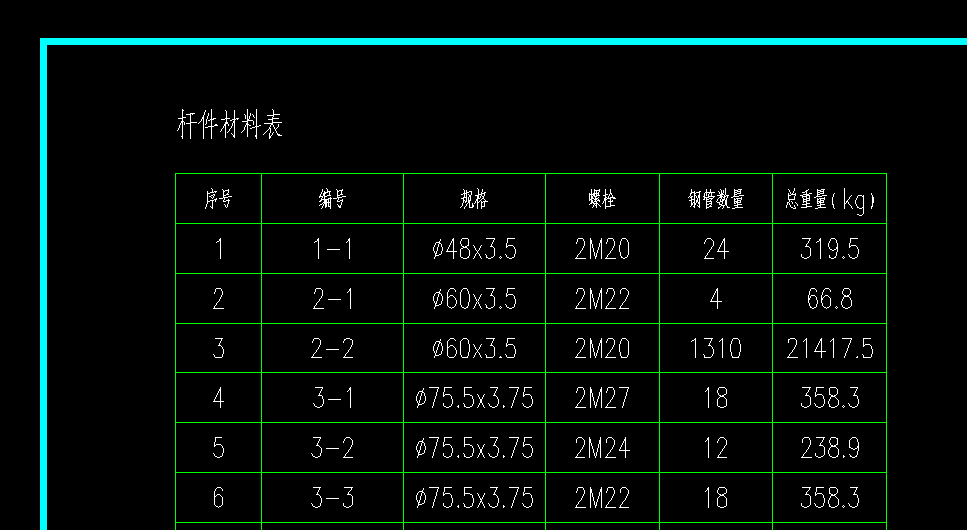

4，設計版材料表只根據截面規格、螺栓規格進行歸并編號。
這樣處理的原因：
1，滿足不同用戶的材料表出圖要求
2， 盡量減少由于累計誤差引起的安裝問題
3， 用多個長度來校核，方便找出問題。
