3D3S 軟件應用常見問題
問題 楔形單元方位的定義
軟件
空間任意
操作類型
構件屬性定義
難度
中級
楔形單元除了可以通過k點定義方位之外，還可以通過方位擬合來定義。

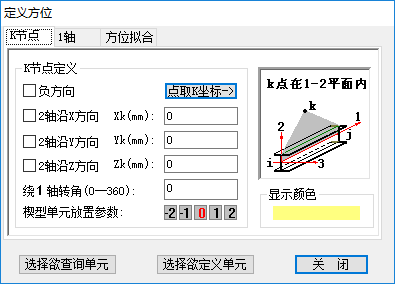

楔形單元通過它K點方位的定義注意事項：
1， 跟定義等截面桿件一樣，不能定義為桿軸無窮。
2， 楔形單元方位參數不能選擇為 0。
3，對于楔形截面單元，由于單元存在大小頭，所以其定位不僅要定義 K 節點，還要定義放 置方位。軟件用+1、-1、+2、-2 四個數定義楔形單元的放置方位。

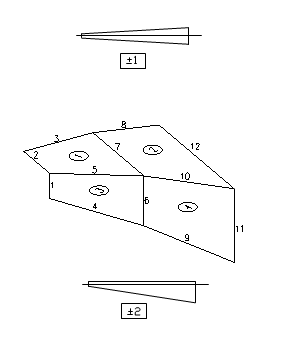

①兩種楔形單元的區分
±1 用于軸線通過大小截面形心點的楔形單元，k 節點的定義同等截面單元；
±2 用于軸線通過小頭截面形心點而平行于單元長度方向一側邊的楔形單元，其平行側 邊位于 2 軸的反向，所以 k 節點既定義了截面放置方向，還定義了平行邊位置。
②楔形單元放置方位 小頭小號節點、大頭大號節點“+”號 大頭小號節點、小頭大號節點 “-”號
4，2 與-2 單元非對稱， 2 軸定義為指向斜邊. 具體梁與柱的斜邊指向由用戶定義 2 軸的指 向，即 k 節點而定。例如，楔型梁的 k 節點通常應定義為 2 軸沿 X 負方向；

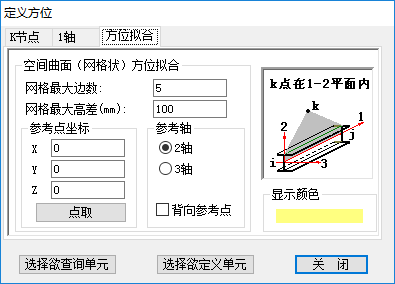

網格最大邊數：方位擬合時軟件自動尋找桿件的相鄰網格，該參數用于控制網格多邊形的最大邊 數（多數情況在5以內），這里的邊數是指形成網格的桿件數。當形成網格的桿件數小于等于“網格最 大邊數”時則形成網格，否則不形成。桿件的方位為相鄰網格平面（或在網格最大高差限值內的近似 平面）法向的平均值。
網格最大高差：理論上，桿件相鄰網格應該是平面多邊形，當網格為空間多邊形時，軟件通過該 參數來控制是否將空間多邊形近似為平面多邊形來處理。
