3D3S 軟件應用常見問題
問題 楔形截面溫度工況下的彎矩圖有偏差（由于偏心引起）
軟件
門剛
操作類型
計算
難度
高級
說明: 本項功能有效的最低版本為 V10.1

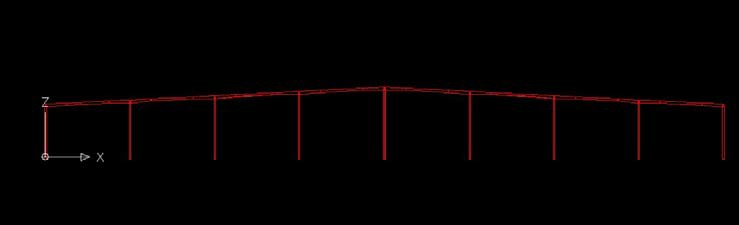

模型如下：

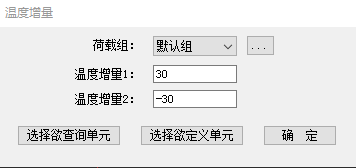

全部構件定義了溫度荷載：

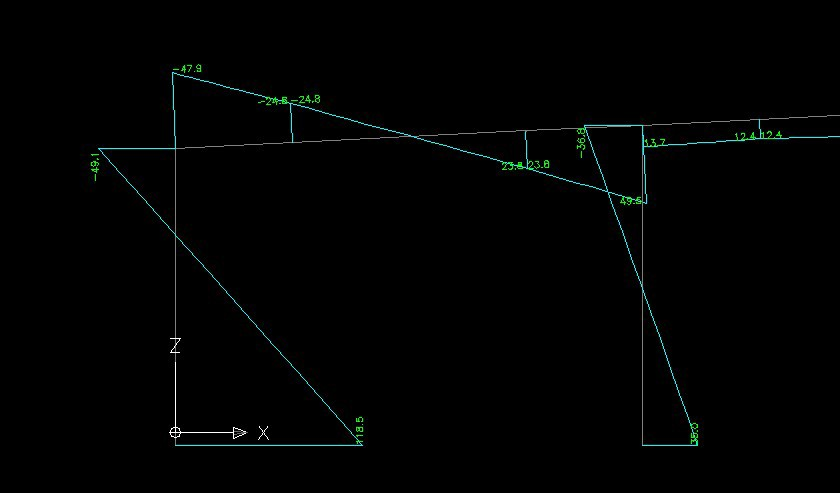

得到的溫度工況彎矩圖：
溫度偏差是楔形單元偏心引起的。廠房快捷建模后，楔形單元的軸線是從小號節點形心沿一邊平齊。我們 的偏心的意思是在構件真實位置的局部坐標下的偏心，顯示與實際處理有出入，但絕大多數 情況下無影響。對于等截面，左右偏心相等，真實位置和模型位置的2軸3軸是平移的關系， 沒有影響；但對于楔形單元，它不是平移的關系，有影響。

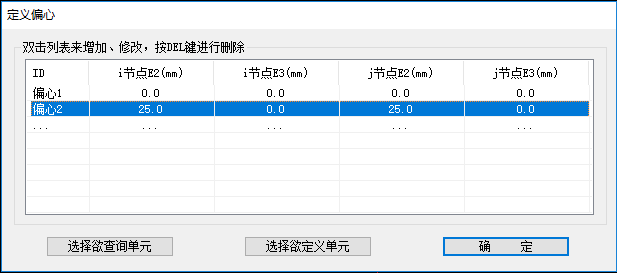

查看構件的偏心

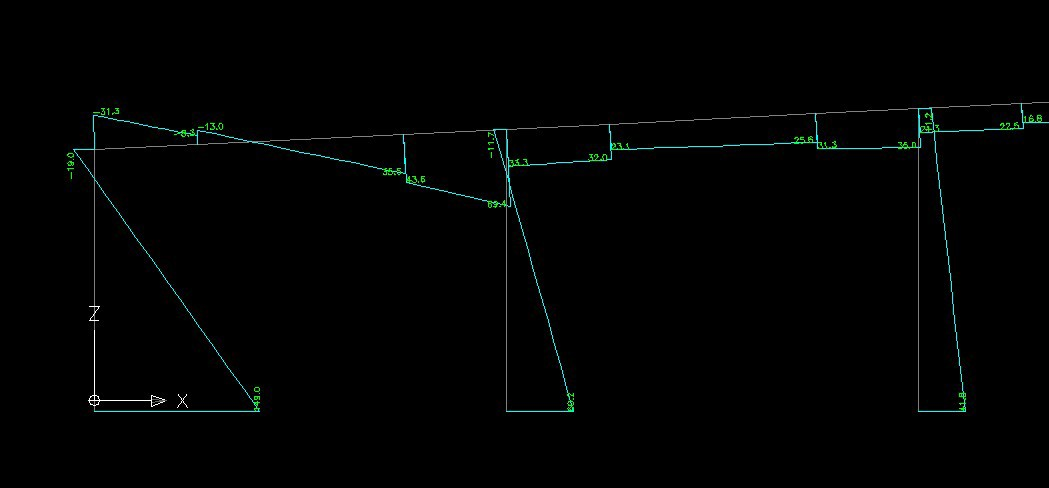

因此我們把偏心去掉看看溫度工況下的彎矩圖,可以看出是正常的。
