3D3S 軟件應用常見問題
問題 怎樣按需求查看特定區段的內力、位移及反力
軟件
3D3S任意模塊
操作類型
內力分析
難度
簡單

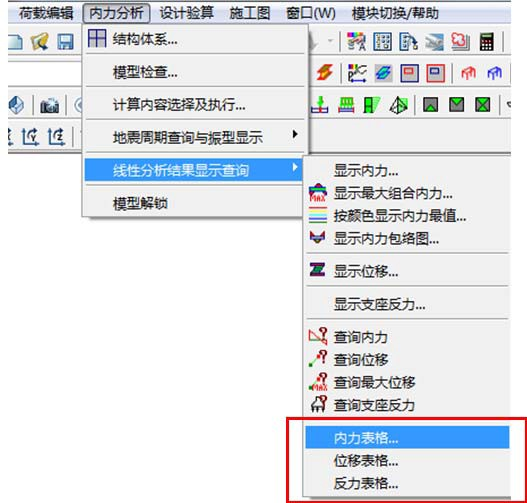

例：以下模型進行完線性分析后，想要查看所有組合下，支座單元 11261 所受軸力范圍為-150~-250 時的組合？ 第一步：如圖所示，用內力表格命令；

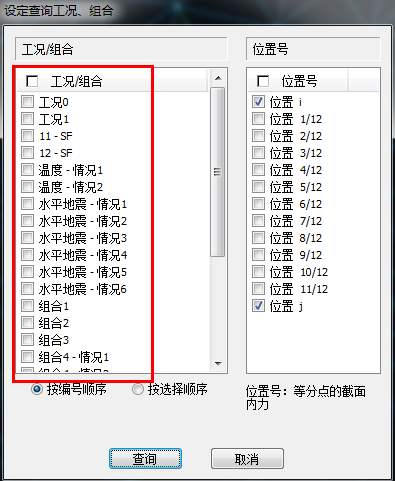

第二步：選擇單元 11261，出現如下對話框；左側選擇需要輸出的工況或組合項，這里選擇 所有組合項；右側選擇需要輸出的桿件截面位置，這里采用默認選項，即桿件兩端；選擇好 需要選項后，點擊“查詢”鍵。

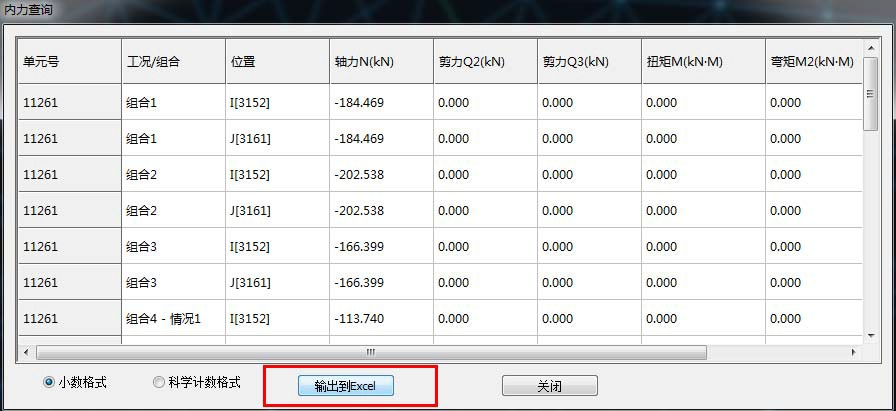

第三步：界面出現如下對話框，選擇輸出到 Excel。

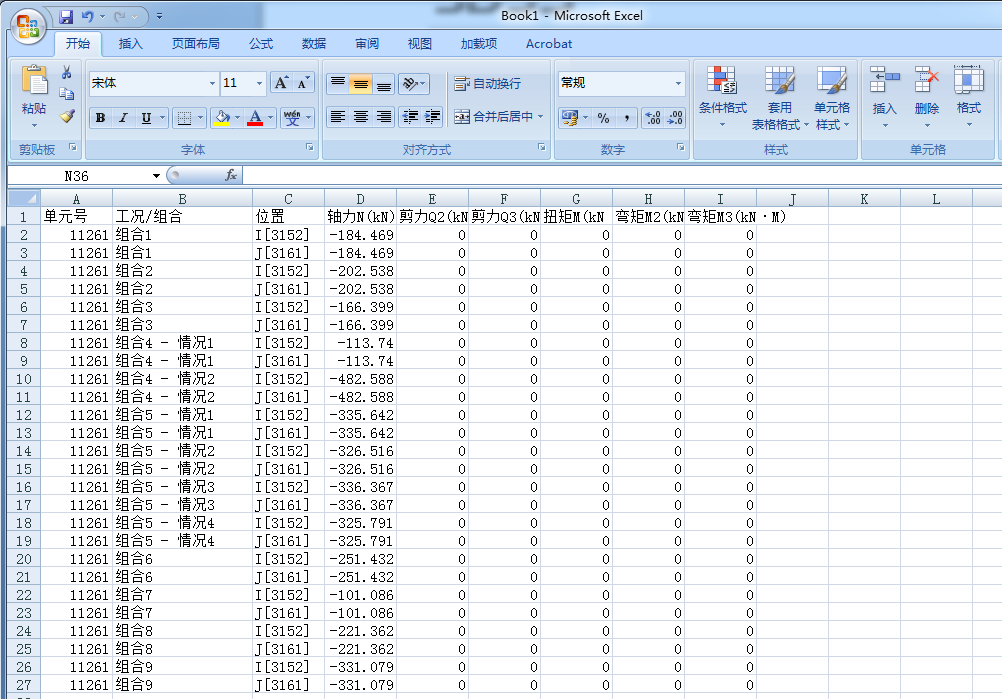

第四步：界面出現 Microsoft office Excel 表格，如下圖所示。

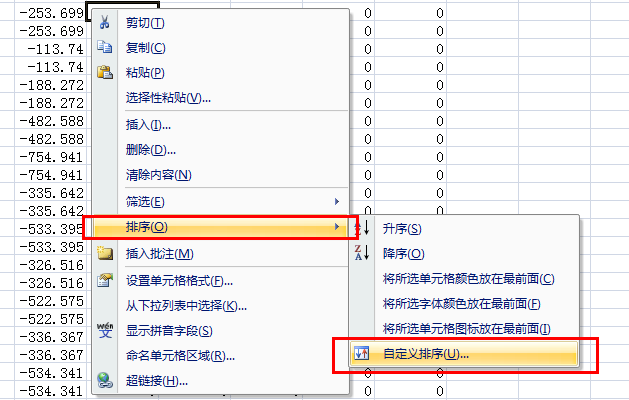

第五步，利用 Excel 排序命令，進行排序。具體操作步驟，右鍵，如下圖所示。
第六步，填入需要排序的選項，如下圖所示，點擊“確定”命令。

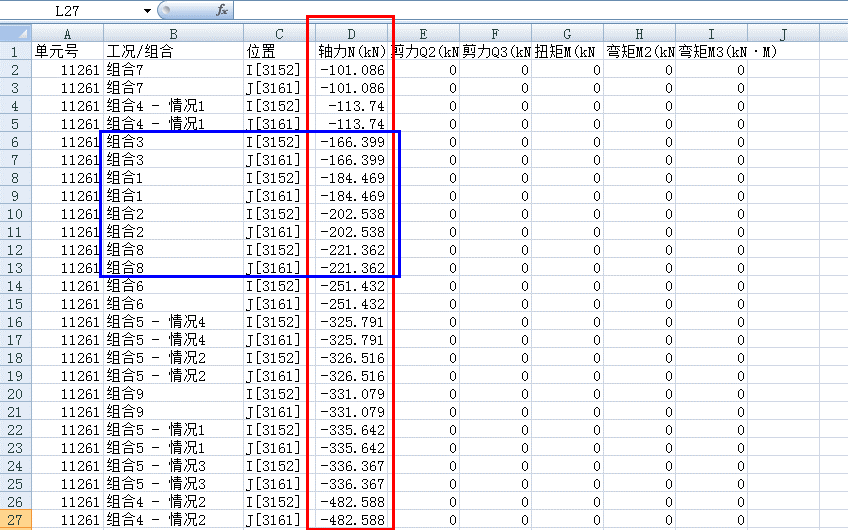

第七步：Excel 顯示如下所示，其中軸力一列為降序排列，找到單元 11261 當軸力范圍在
-150~-250 時的組合項，如下圖所示。
