3D3S 軟件應用常見問題
問題 怎樣定義優選分組
軟件
全模塊
操作類型
設計驗算
難度
中級
說明: 本項功能有效的最低版本為 V11.0 因?yàn)橹暗陌姹径x截面組都是在定義截面的對話框里的， 現在把這個命令移到設計驗算菜單，是因?yàn)檫@樣更符合邏輯關系，定義優選分組是為優選驗 算服務的。
定義優選分組的步驟

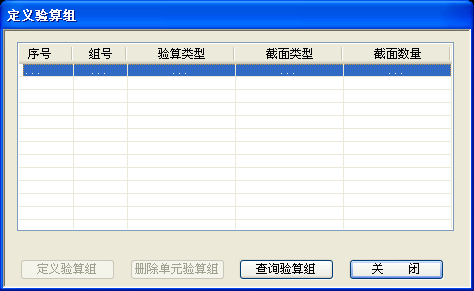

1，打開定義優選分組對話框

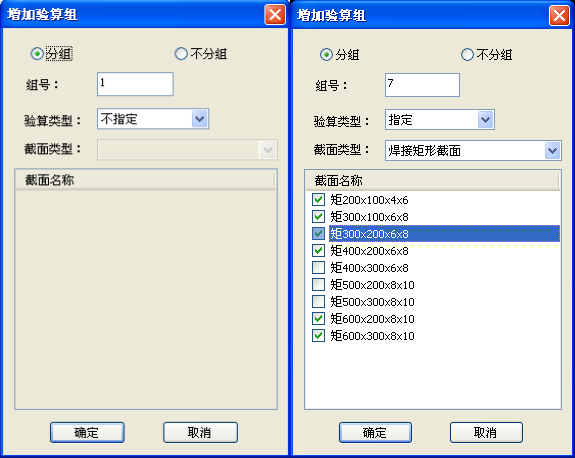

2，雙擊省略號位置，跳出如下定義的對話框。
不指定驗算類型表示在模型截面庫中范圍做優選。
指定驗算類型表示在列表框中選擇的截面類型下勾選的截面規格范圍內優選。用該命令 可以縮小優選范圍。

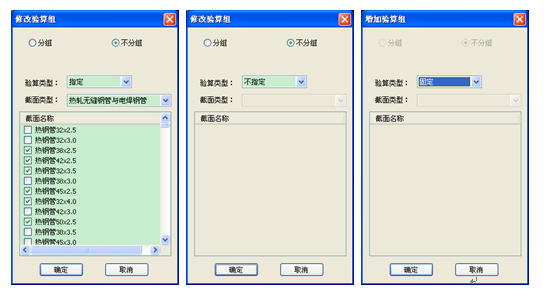

不分組：優選后，此組單元可能為同一種截面類型下不同截面規格。 分兩種情況：
不指定驗算類型表示在模型截面庫中范圍做優選。 指定驗算類型表示在列表框中選擇的截面類型下勾選的截面規格范圍內優選。用該命令可以縮小優選范圍。 固定：?jiǎn)卧獌?yōu)選前后截面不變。
注意：在一個模型中，用戶可以分別定義不同的構件為以上的分組方式。軟件根據用戶 定義的方式進行優選，正確定義分組可以提高模型計算速度。

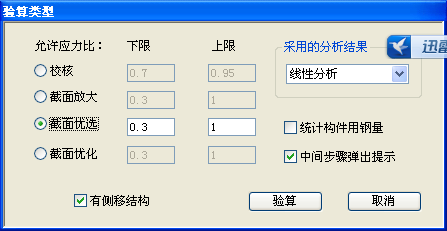

桿件截面進行優選時所參考的截面應力比為在構件驗算對話框中所輸入的應力比上下 限，界面如下圖所示。如果是要對模型桿件進行截面優選，則選擇【截面優選】選項，并在【上限】及【下限】所對應的對話框中輸入合適的上下限，這里的上限是桿件強度及穩定應 力比所允許的最大值，而下限則是桿件強度及穩定應力比所允許的最小值，經過自動優選完 成有的桿件截面的應力比最終會處于上下限之間。
設定的范圍。優選時避免出現某個截面的應力比小于下限，但選擇大一號的截面計算后應力比又大于上限。如果出現這種情況，就要調整上下限范圍，調小下限或調大上限。除此之外， 應盡量減少截面規格種類，定義優選分組的時候除了按內力大小分布，同時也要考慮結構類型，構件位置及桿件類型等因素，定義合理的分組，才能得到相對正確和合理的優選結果。
