3D3S 軟件應用常見問題
問題 怎樣實現不同模型的計算結果包絡
軟件
網架模塊
操作類型
設計驗算
難度
中級
網架設計中，由于支座的彈簧剛度事先不易確定，可能在某一范圍內變化，為了安全起 見，用戶希望支座彈簧剛度變化后的模型還是安全的。因此，3D3S增加了模型包絡的功能， 可以將不同剛度的模型包絡成一個模型，再進行節點設計和施工圖設計。
模型包絡流程:
1）、建立一種支座剛度的模型，比如定義剛度為0.2KN/mm；然后進行內力分析，優選 出符合要求的截面，保存為1.dwg模型；
2）、建立另一種支座剛度的模型，比如定義剛度為 20KN/mm，然后進行內力分析，優選 出符合要求的截面，保存為2.dwg模型；
因彈簧剛度不同，截面優選后的2.dwg模型和1.dwg模型截面分布不同，當然桿件內力 也不同。
3）、將“2.dwg”模型另存為“3.dwg”模型。

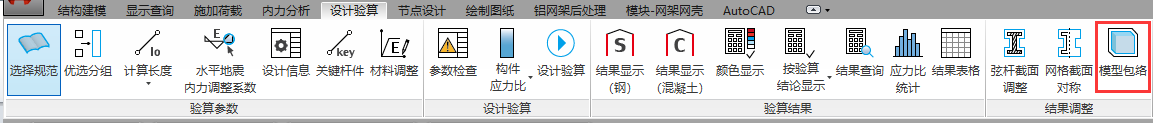

4）、執行“模型包絡”命令， “被包絡模型為”選擇剛才 建的“1.dwg”模型， 打開后提示“包絡完畢！”。

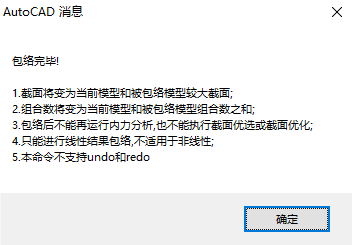

圖1 模型包絡提示
這樣，“3.dwg”的計算結果是“1.dwg”和“2.dwg”的包絡，“3.dwg”的截面是“1.dwg” 和“2.dwg”對應的較大截面。
5)、因新模型“3.dwg”的截面和內力是“1.dwg”和“2.dwg”的包絡，為使驗算結 果精確，再次執行“單元驗算”命令，選擇“校核”進行驗算。這樣，查詢到的驗算結果考 慮了彈簧剛度為0.2kN/mm和20kN/mm兩種支座情況。注意：一定不要選擇“截面優選”， 否則包絡將失效。
