3D3S 軟件應用常見問題
問題 怎樣實現網架弦桿截面調整
軟件
網架模塊
操作類型
設計驗算
難度
中級
功能概述：
該命令可以實現兩個功能：
（1）根據《空間網格結構技術規范》第5.1.5條，調整受力方向相鄰的弦桿的面積比 或級差，只調整弦桿
（2）調整同一個節點所連單元的面積比或級差。將調整包括弦桿和腹桿在內的所有桿 件。
網架截面調整功能只會將桿件截面的面積增大或在截面庫中的截面大的方向增大序號 序號，不會減小。
操作：
（1）要實現對受力方向相鄰弦桿面積比的調整，可將“網架截面調整”對話框的各參 數按如下圖填寫。

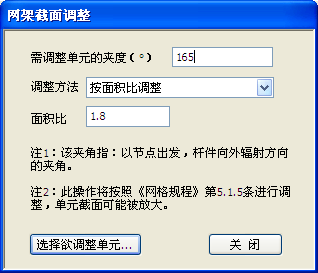

圖1網架截面調整1對話框上
“注1”的意思如圖所示：

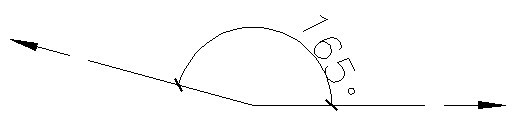

圖2角度示意
軟件只取不大于180°的角度。對于平面網架結構，該角度可以輸入180°；對于網殼 等非平面的網格結構，可將夾角適當減小，但不能太小，以免軟件將非受力方向的單元也進 行調整。面積比也可以根據用戶的需要進行調整，默認值為《規范》上給出的 1.8。
對于定義了優選庫的單元，軟件將在優選庫中直接選擇適合的截面。

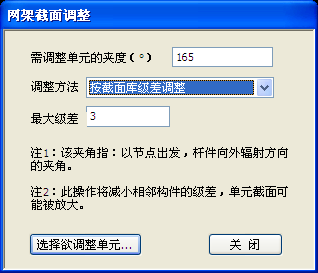

（2）要實現對受力方向相鄰弦桿級差的調整，可將“網架截面調整”對話框的各參數 按如下圖3填寫。
圖3網架截面調整2

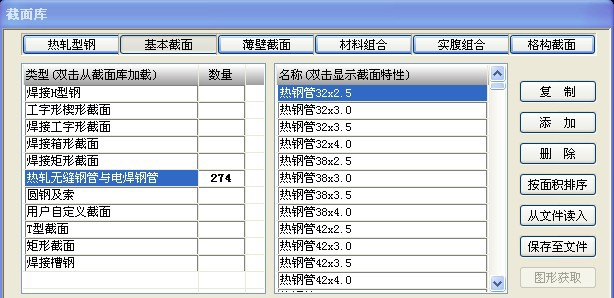

“級差”是指截面庫中兩個不同型號截面的排序差，如下圖 10所示，兩個紅色框內的 截面的級差為3。
圖4截面庫級差圖
需要值得一提的是，如果用戶用選中的桿件指定了優選庫，則軟件將先在所有截面中選
擇適當?shù)慕孛鍭。若截面A同時存在于優選庫，則調整結果就是截面A；
若截面A不存在于優選庫中，則調整結果為優選庫中最接近截面A且大于截面A的那個 截面；若截面A大于截面庫所有截面的序號，則調整結果為優選庫中的最后一個截面；若截 面A小于截面庫中所有截面的序號，則調整結果為優選庫中的第一個截面。
若選中的所有單元中存在不同的截面類型，則不能采用“級差”調整。

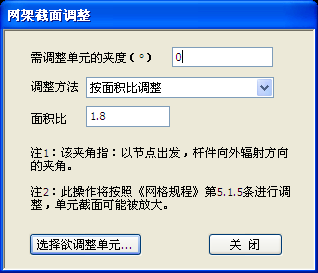

（3）要實現同一個節點所連單元的面積比的調整，可將“網架截面調整”對話框的各 參數按如下圖5填寫。
圖5網架截面調整3
將“需調整單元的夾角”設置為0時，軟件將對選中的單元都進行判斷調整。調整的方 法是：找出一個節點上所有相連的選中單元，確定這些單元中截面積最大的，然后將與之相 連的其他單元的截面積放大至符合面積比的要求。
（4）要實現同一個節點所連單元的面積比的調整，可將“網架截面調整”對話框的各 參數按如下圖6填寫。
圖6網架截面調整4
調整方式與(4)相同，只是調整準則改為按截面庫級差。 以上為網架設計模塊最新增加的功能，對網架建模、整體設計、節點設計、設計驗算四個方面的常用功能進行了補充，用戶可以對照最新的網格規范進行設計。
