3D3S 軟件應用常見問題

問題   怎樣在模型中標注截面名稱

軟件	空間任意模塊
操作類型	結構編輯
難度	初級

該命令的功能： 在模型截面中顯示截面名稱。

3D3S默認的截面顯示功能為直接顯示截面形狀而不顯示截面名稱，如下圖所示。

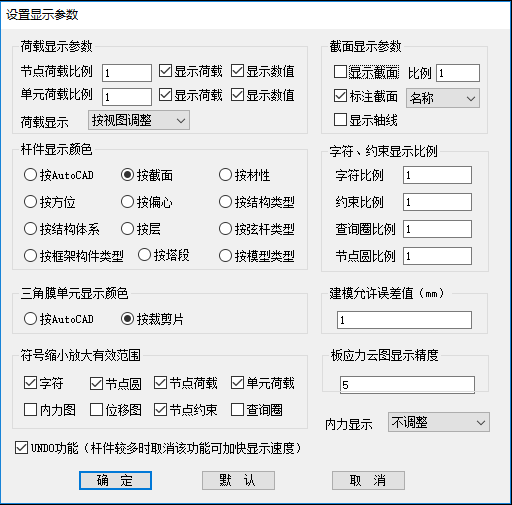

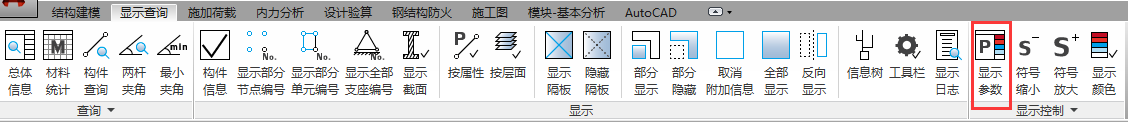

 顯示截面名稱的設置，在顯示查詢-顯示參數對話框中右上側“截面顯示參數” 中，勾選“標注截面”，不勾選“顯示截面”，點擊確定。

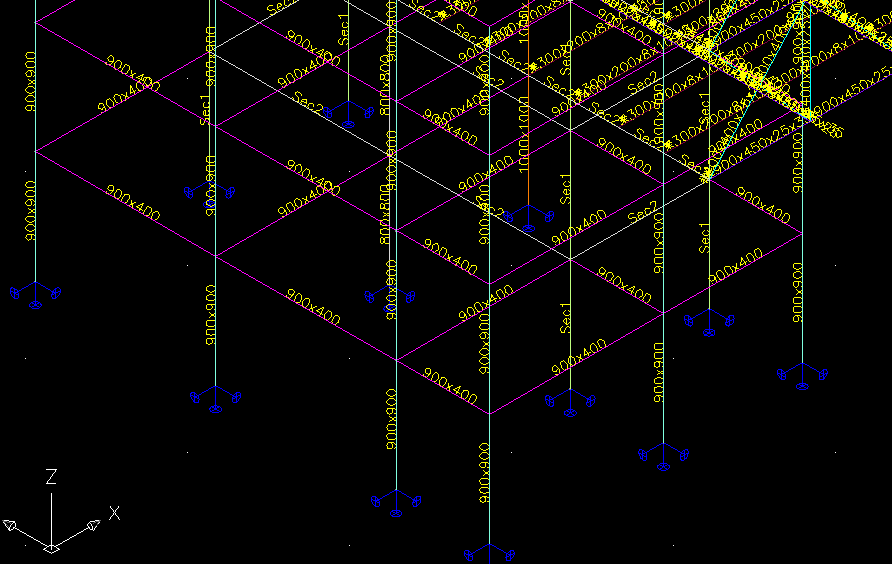

則顯示截面后模型如下圖所示：
