3D3S 軟件應用常見問題
問題 自定義相貫驗算的應用？
軟件
桁架
版本
V14
操作類型
相貫節點驗算
難度
中級
1. 軟件確定主管和支管的原則是：在一個節點處匯交的所有單元中桿件屬性為弦桿的為主管，桿件屬性為腹桿的是支管。
2. 自定義相貫節點驗算適用范圍：
沒有定義桿件屬性的圓管或矩形管；節點相交單元有多個主管（弦桿）；
3. 我們以網殼做相貫節點為例，說明該命令的使用步驟。

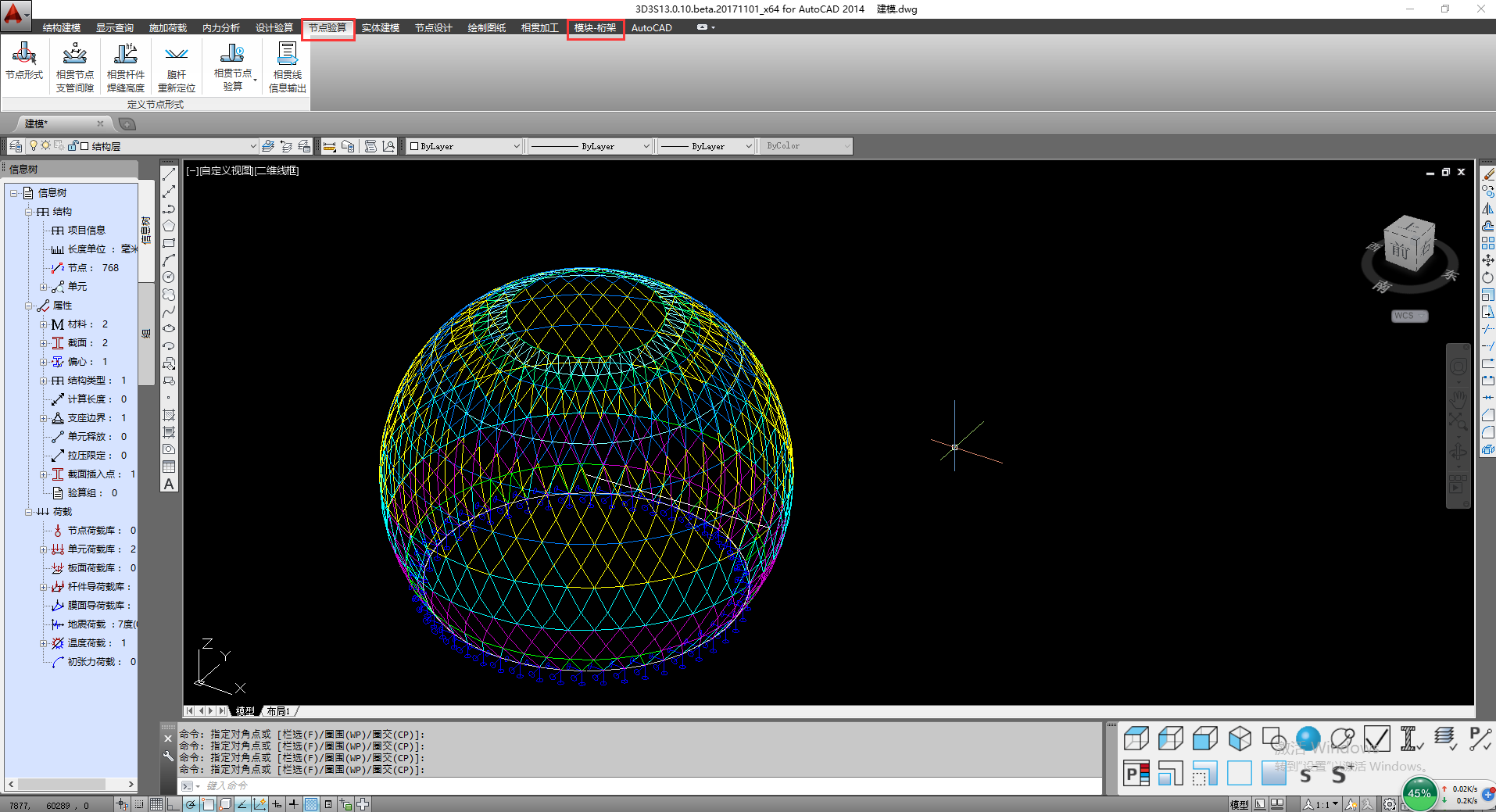

1）內力分析完成后，把網殼模型切換到“桁架”模塊的“節點驗算”菜單。

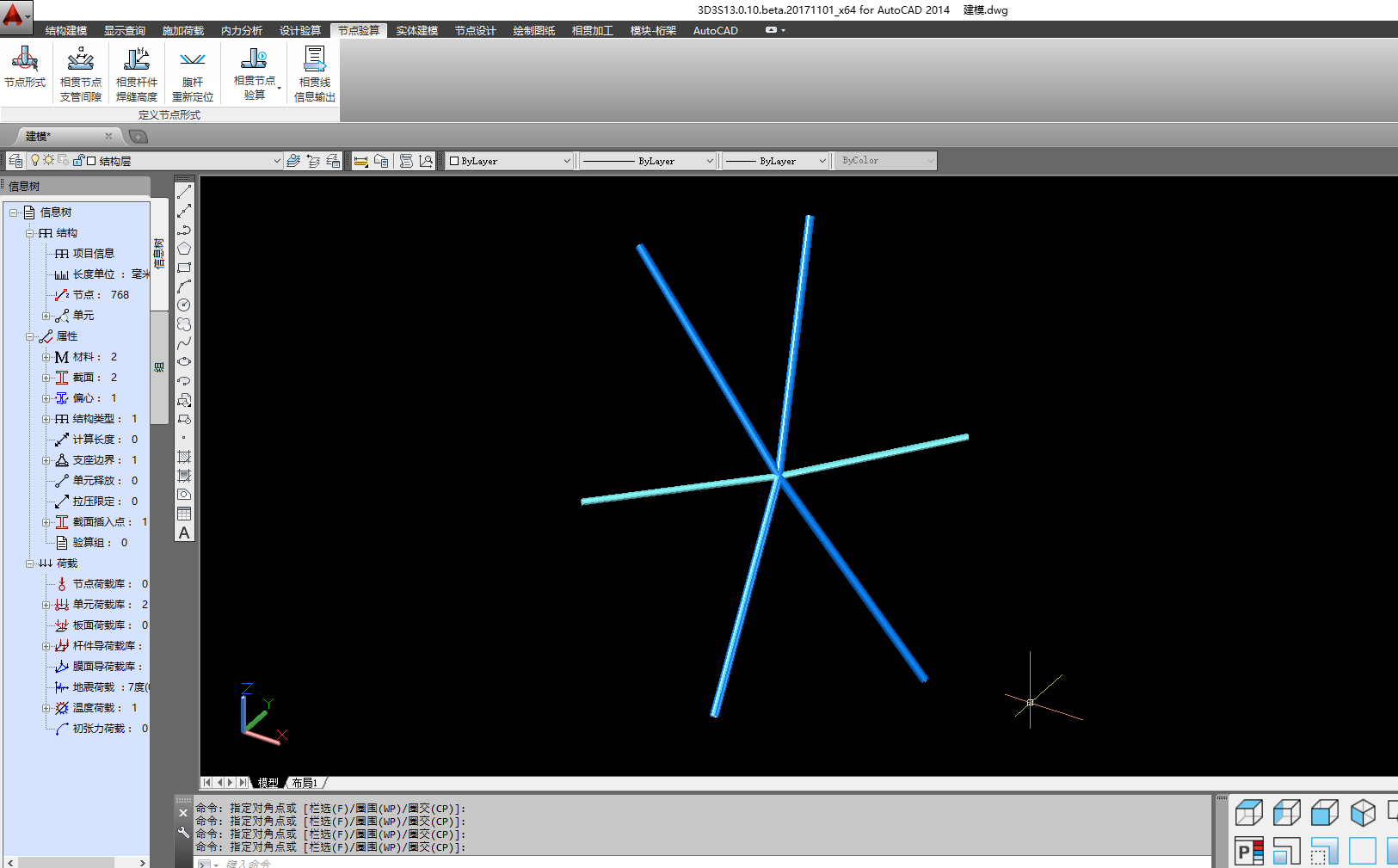

2）點“部分顯示”命令，顯示 某一節點及相交單元。

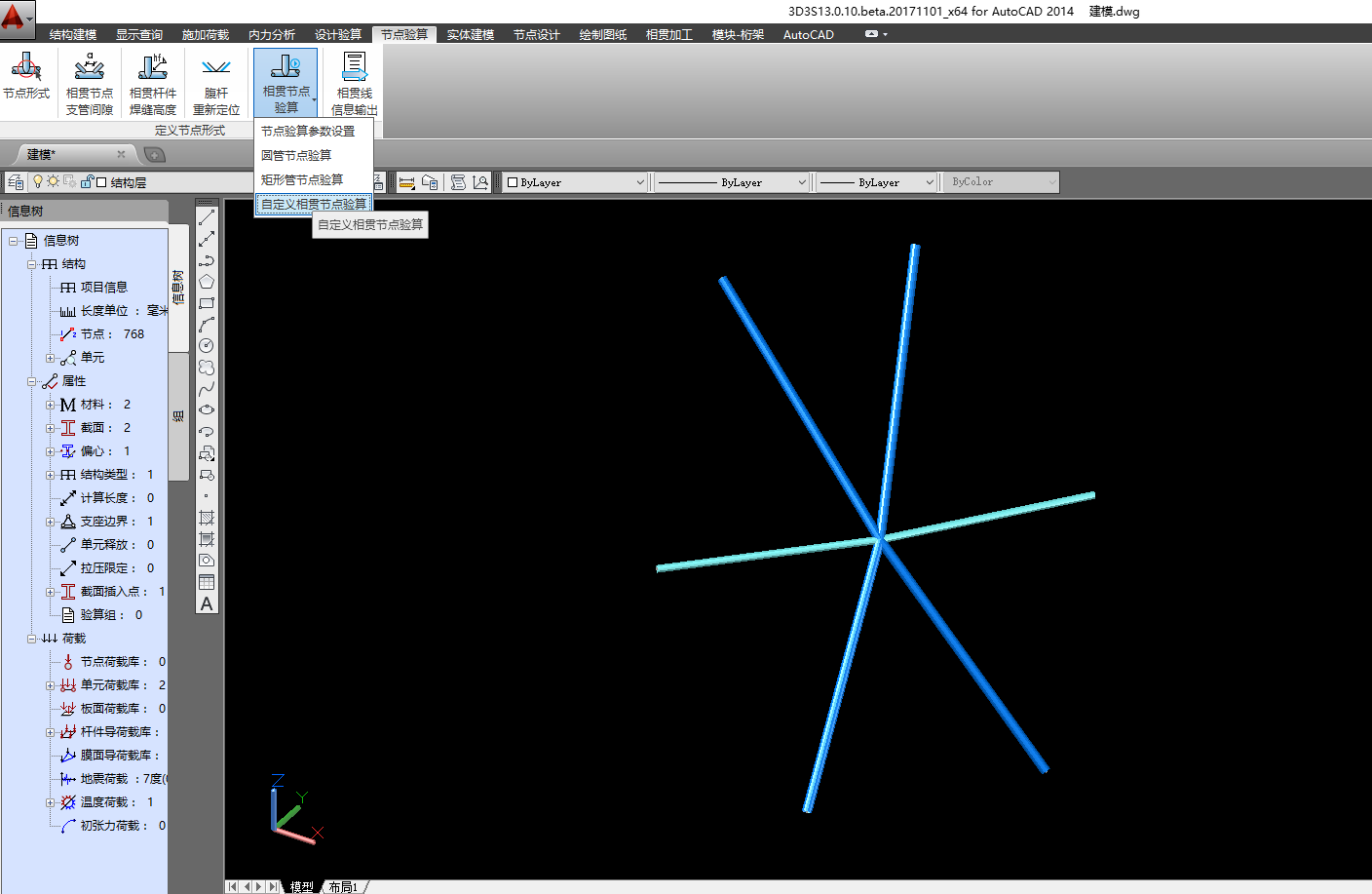

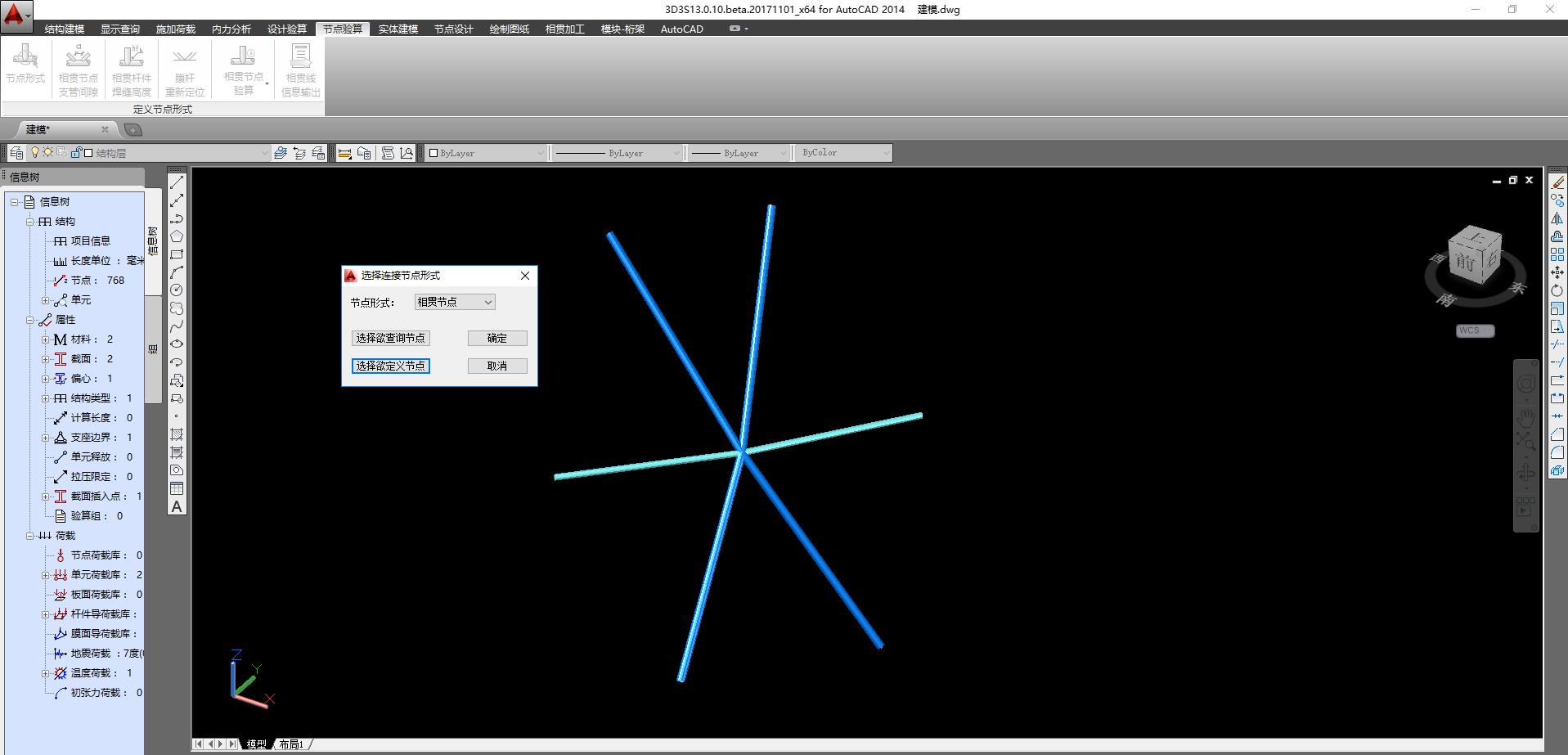

3）定義“節點形式”為相貫節點。在“相貫節點驗算”菜單下選擇“自定義相貫節點驗算”。

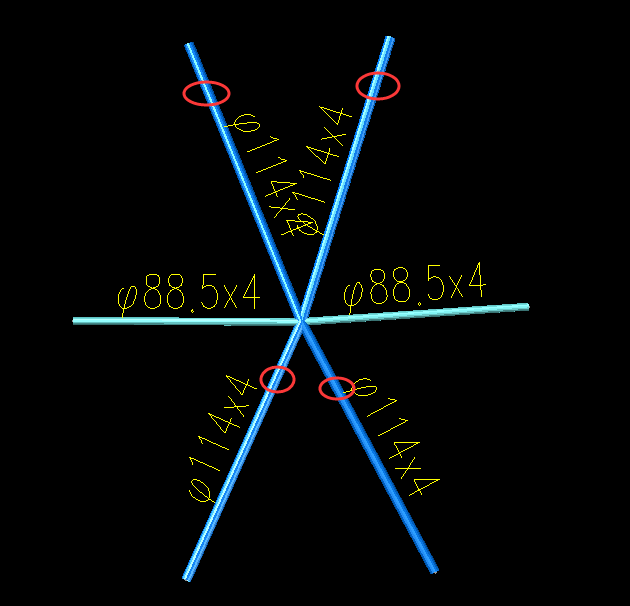

4） 根據命令行提示，“請選擇相貫節點的主管”，從標注紅圈的桿件中選擇任意兩根桿件，此時所選的桿件將作為主管，單擊右鍵結束選擇。
命令行繼續提示，“請選擇相關節點的支管”，選擇余下的四根桿件，此時所選色桿件將作為支管，單擊右鍵結束選擇。彈出對話框如下：
5）節點驗算完成。點“是”，可查看驗算結果。
