3D3S軟件應用常見問題

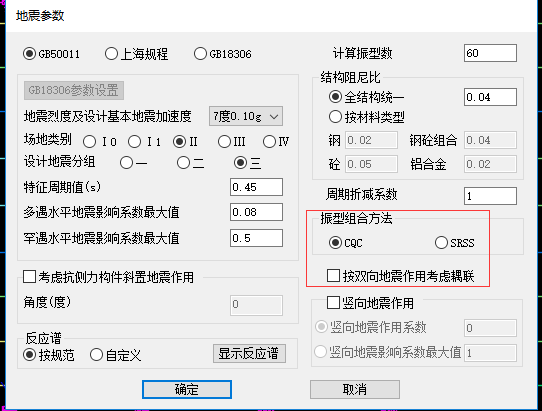

問題 地震參數中的按雙向地震作用考慮耦聯如何考慮？
|
軟件模塊
|
所有模塊
|
|
版本
|
V14
|
|
操作類型
|
施加荷載
|
|
難度
|
中等
|
1.規則結構可不勾選
，當相鄰振型周期比小于0.85時，地震作用效應可以勾選SRSS按《建筑抗震設計規范》公式5.2.2-3計算；但當建筑結構的扭轉偶聯效應比較明顯時，即相鄰振型周期比不小于0.85時，若按SRSS計算誤差較大，地震作用效應可以勾選CQC按《建筑抗震設計規范》公式5.2.3-5計算；
2.非規則結構（參見《建筑抗震設計規范》3.4.3）可勾選
，軟件按《建筑抗震設計規范》公式5.2.3-1~公式5.2.3-6計算出結構單向水平地震作用扭轉偶聯效應，再按公式5.2.3-7~公式5.2.3-8組合計算，此時須勾選上CQC振型組合方法；

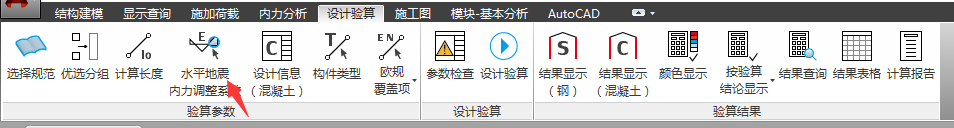

3. 對于規則不考慮扭轉耦聯應按《建筑抗震設計規范》5.2.3-1對邊榀地震作用效應應乘以放大系數，軟件中可按照下圖調整結構內力；
