3D3S軟件應用常見問題

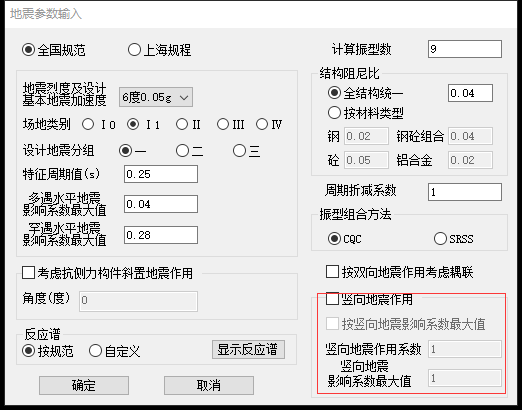

問題  地震參數中的豎向地震作用如何考慮？

軟件模塊	所有模塊
版本	V14
操作類型	施加荷載
難度	中等



1、什么時候需要考慮豎向地震作用？

由《建筑抗震設計規范》5.1.1-4，8，9度的大跨度（9度及以上，跨度大于18m的屋架；8度，跨度大于24m的屋架），長懸臂結構（9度及以上，1.5m以上的懸挑陽臺和走廊等；8度，2m以上的懸挑陽臺和走廊等）及9度時的高層建筑，應計算豎向地震作用；

由《空間網格技術規程》4.4.1，在抗震設防烈度6度和7度的地區，網架結構可不進行抗震驗算；在抗震設防烈度為8度的地區，除了周邊支撐的中小跨度（跨度60m以下）網架可僅進行豎向抗震驗算外，其余網架均應進行水平和豎向抗震驗算

 2、豎向地震作用的計算方法？

豎向地震作用計算有2種方法，一種是豎向地震作用系數法；一種是豎向地震分解反應譜法。

對于9度時的高層建筑（GB50011-2010-5.3.1）、規則且跨度不大的平板網架、屋架、托架、橫梁（GB50011-2010-5.3.2）、長懸臂結構（GB50011-2010-5.3.3），抗規規定了相應的豎向地震作用系數，其與結構的振型無關。

對于大跨度空間結構（GB50011-2010-5.3.4），可以按豎向地震分解反應譜法計算豎向地震作用，它和水平地震分解反應譜法一樣，是與振型相關的?？臻g網格結構技術規程JGJ 7-2010的4.4.6條給出了質點系的大跨空間結構振型分解反應譜法的計算公式。
