3D3S軟件應用常見問題
問題高級動力特性參數相關含義和意義？
軟件模塊
所有模塊
版本
V14
操作類型
結構計算
難度
中等

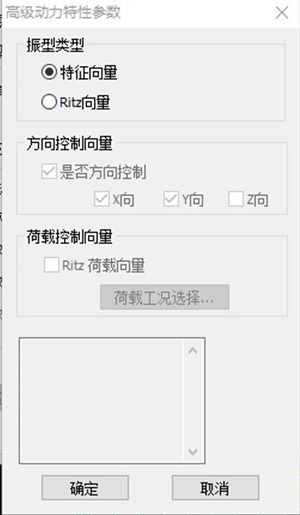

1. 軟件界面：
2. 特征向量法 和Ritz向量法
a. 【共同點】特征向量法和Ritz向量法均用于結構模態方程的解耦；
b. 【資源耗費】特征向量法：對于大型結構系統，特征向量法將無阻尼結構體系分解為若干振型，求解自由振動振型和頻率的特征值，這些需要大量的計算工作，并且在自由振動振型的計算中，完全忽視了荷載的空間分布，由于計算的許多振型對荷載是正交的且不參與動態響應，所以耗費了大量工作量可能得到不夠精確的精度；
Ritz向量法：所求的的特征向量都是與荷載相關的，避免了不參與動態響應的振型和對于結構精度沒有幫助的振型的計算，因而用更少的計算時間產生了更精確的結果，得到了更高的結構質量參與系數；
c. 【高階截斷】特征值向量法可能因為振型數量設置不夠截斷高階陣型，造成截斷誤差；Ritz向量法則不會截斷高階陣型，對于某些高階陣型敏感的結構顯得尤為重要，比如有細長突出物的結構；
d. 【物理意義】特征向量法反應結構自身振動特性，Ritz向量法與初始向量的選擇相關；
3. 方向控制向量和質量控制向量均是為了給Ritz向量法一個初始向量，程序允許按三個自由方向加速度，即方向控制向量X,Y,Z向加速度工況，靜力荷載模式（恒活風等基本工況），即荷載控制向量來選擇初始向量，對于Ritz向量法方向控制向量軟件默認按X,Y向加速度工況，如果要考慮豎向地震的振型反應譜法，則增加Z向加速度工況。
4.應用：質量參與系數未達到規范規定的90%時候可以采用Ritz向量法，同時按設計需求選擇初始向量，一般方向控制向量按設計需要考慮的振型方向選擇即可，如需控制特定方向可按質量控制向量選擇相應方向工況；
5.示例：見“動力特性參數示例”視頻。
