問題反力查詢相關參數及應用？
軟件模塊
全部模塊
版本
V14
操作類型
結構計算
難度
基本
1. 軟件界面，單個反力：

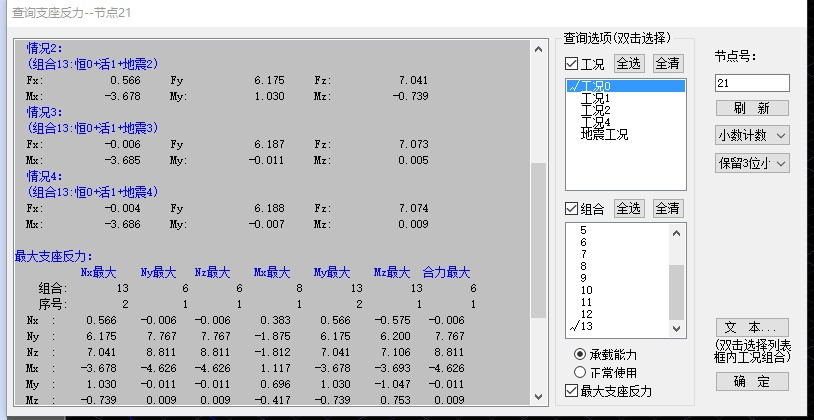

2. 選擇一個節點，彈出此對話框顯示該單個節點在各個工況或組合下的支座反力，
選中某工況，左側顯示該工況的反力；
選中某組合，左側顯示該組合的反力；
選中承載能力，左側的數值為承載能力極限狀態數值，即考慮分項系數；
選中正常使用，左側的數值為正常使用極限狀態數值，即不考慮分項系數；
選擇最大支座反力，則軟件從所有組合中挑出Nx，Ny，Nz，Mx，My，Mz，6個分量最大最小的組合，以及合力最大的組合，即
最大的一組組合，共13組最不利組合；
3. 軟件界面，多個反力：

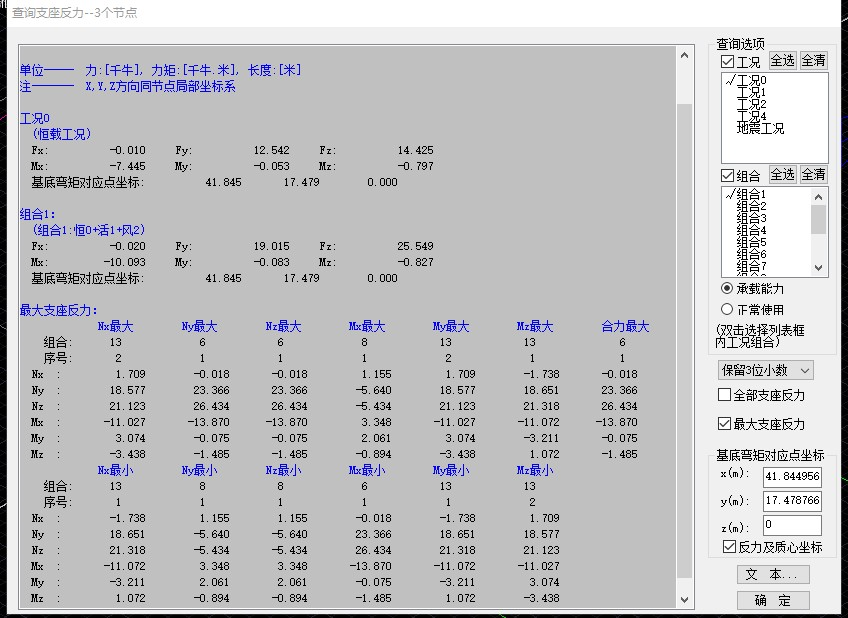

4. 選擇多個節點，彈出此對話框顯示這些節點在各個工況或組合下的支座反力之和，
選中某工況，左側顯示該工況的反力之和；
選中某組合，左側顯示該組合的反力之和；
選中承載能力，左側的數值為承載能力極限狀態數值，即考慮分項系數；
選中正常使用，左側的數值為正常使用極限狀態數值，即不考慮分項系數；
選中全部支座反力，左側數值為模型全部支座的支座反力之和；
選中最大支座反力，則軟件從所有組合中挑出Nx，Ny，Nz，Mx，My，Mz，6個分量最大最小的組合，以及合力最大的組合，即
最大的一組組合，共13組最不利組合基底彎矩對應點坐標，表示所選支座的形心坐標，也可由用戶自行指定，則所選支座的支座反力根據力的平移原理按照此點坐標求和；
選中反力及質心坐標，左側顯示基地彎矩對應點坐標；
5. 應用：
很多時候鋼結構設計單位完成鋼結構部分的設計需要給混凝土設計單位提供模型支座反力以供相應基礎部分的設計和核算，這時可用單個支座命令查詢模型各個支座的所有最不利反力提交其他單位，當需要進行歸并的時候可以把所有支座的最不利反力輸出到excel配合進行篩選，3d3s在以后的版本中也將提供支座反力歸并的功能；
