3D3S軟件應用常見問題
問題 同一個模型在基本分析模塊和多高層模塊計算結果（以等效彎矩系數為例）為什么不同呢？
軟件模塊
多高層模塊
版本
V14
操作類型
設計驗算
難度
中等
1. 問題描述：
一個框架案例在基本分析模塊和多高層模塊分別建模驗算，查詢同一個單元的穩定驗算等效彎矩系數如下：

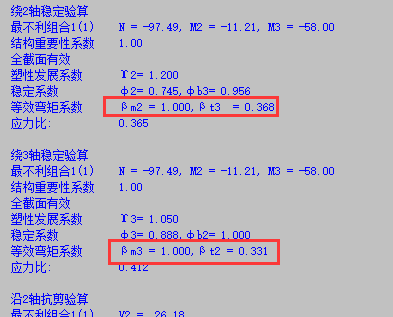

【多高層模塊】

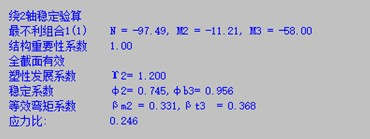

【基本分析模塊】
不同模塊的結果不同，這是為什么呢？
2. 原因分析：

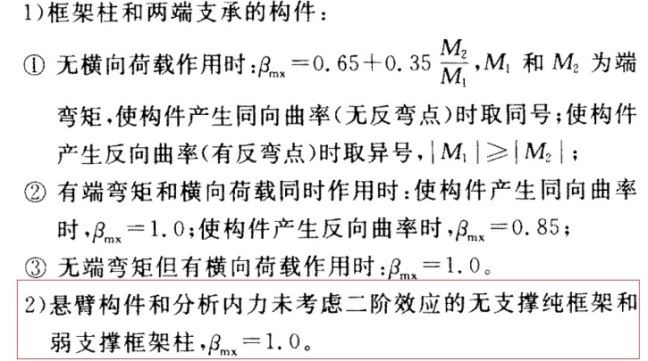

a.用戶在多高層模塊中沒有執行定義規范的命令，直接進行了設計驗算，此時軟件按默認鋼結構設計規范，多高層結構類型驗算，而基本分析模塊定義的規范為鋼結構設計規范，其他結構類型，這時會看到兩個模塊中驗算結果不一，比如穩定驗算中的等效彎矩系數的差異，導致結果出現不同的原因在于多高層模塊中設計驗算為有側移結構，即無支撐純框架，套用規范以下條文，比如2軸穩定驗算bm2取1，bt3取0.368；

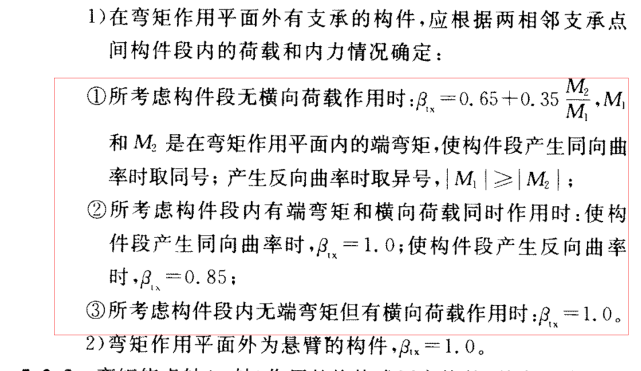

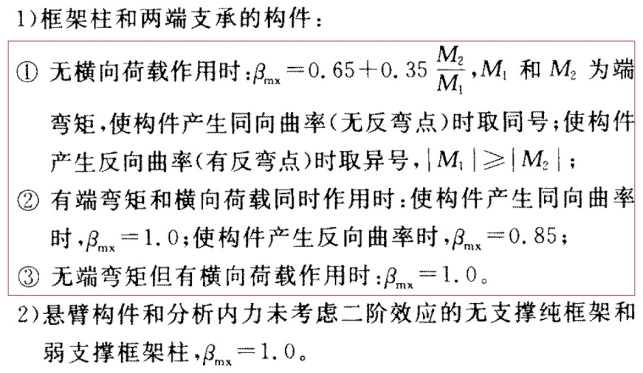

b.而在基本分析模塊中并沒有預設多高層結構類型，從而套用規范以下條文，比如2軸穩定驗算bm2取0.331，bt3取0.368；
c.若在多高層模塊中定義鋼結構規范，按其他結構驗算，則得出的值與基本分析模塊相同；

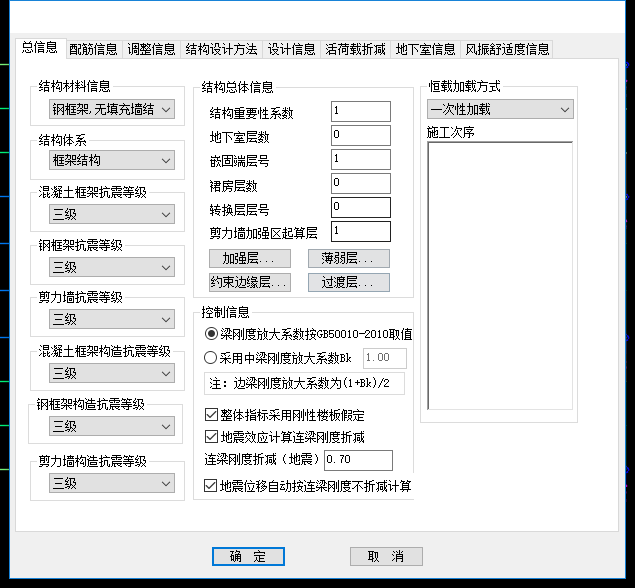

3. 此外空間結構模塊同多高層模塊驗算出現不同也可能由于總信息中針對框架結構的調整導致了與空間結構模塊計算結果不一，見下圖：
