3D3S軟件應用常見問題
問題 兩兩相交桿件打斷相關問題？
軟件模塊
全部模塊
版本
V14
操作類型
結構建模
難度
基本

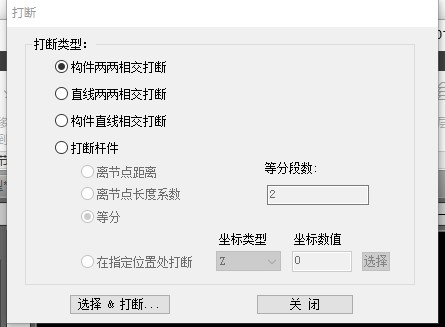

1. 相關命令：
2. 相關概念：

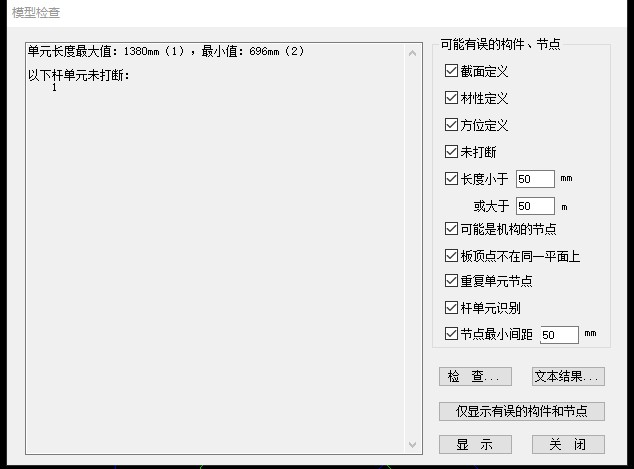

前處理：計算模型中除了支撐以外，兩兩相交的構件必須打斷，如果未打斷，模型檢查時會提示如下圖；
此時相交桿件沒有形成節點，軟件認為相交桿件不搭界，沒有力和位移的傳遞，從而導致計算錯誤；

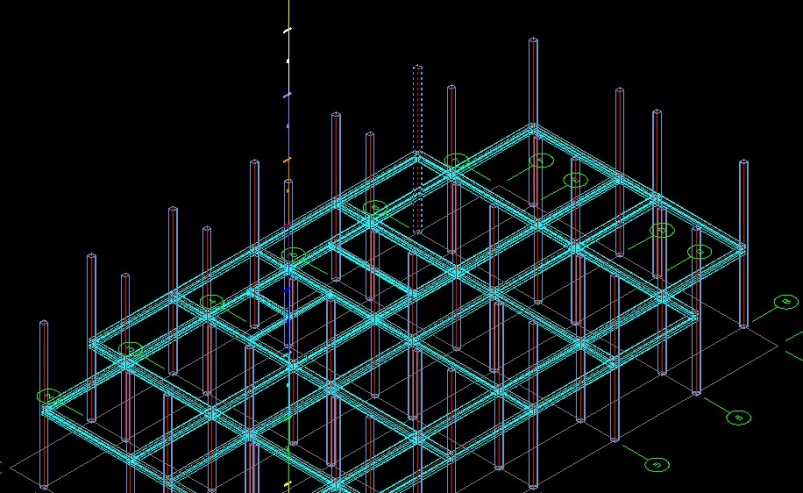

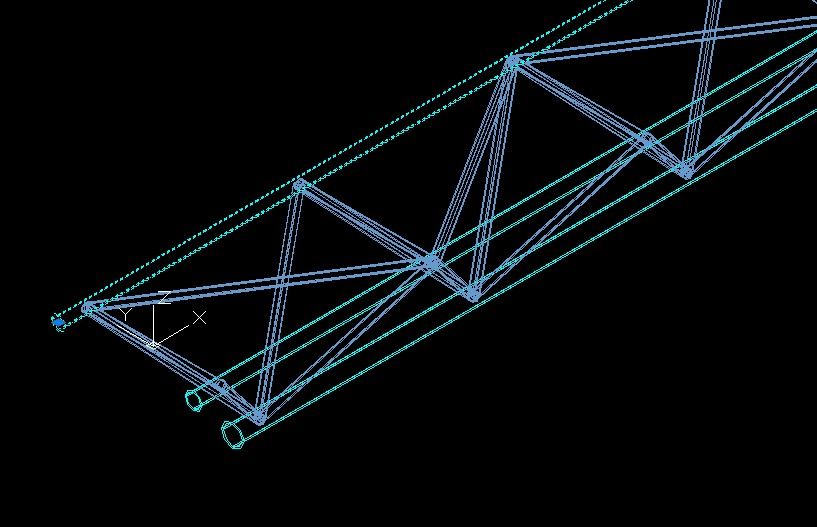

后處理：用戶工程概念中的某構件是一整根對應于軟件后處理中的實體構件，比如桁架模塊后處理模型中的弦桿在后處理中會自動貫穿成一根，多高層模塊后處理模型中的柱子會按設定貫通；
3. 支撐相關概念：
一般涉及以下兩種形式交叉支撐：

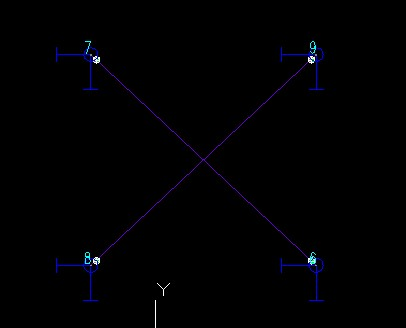

a.交叉桿件相交不打斷，比如廠房里面的柔性支撐，如下圖，但是因為相交桿件未打斷軟件會在模型檢查的時候報錯，此時可以定義交叉桿件構件類型為支撐再進行模型檢查，軟件就不會報錯了；

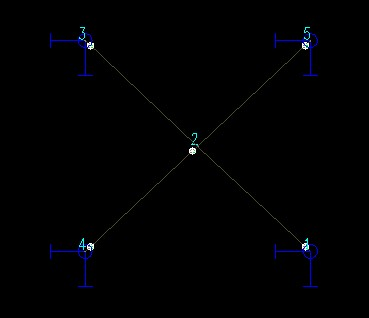

b.交叉桿件相交打斷，比如框架中的剛性支撐，如下圖，此時交叉節點的釋放情況請按照實際節點情況設置，注意不可所有端頭釋放，否則為機構；
