3D3S軟件應用常見問題
問題 新門鋼規范和老門鋼規程的風荷載對比？
軟件模塊
廠房模塊
版本
V14
操作類型
荷載
應用級別
中級
新規范對于風荷載的考慮更加精細，屋面坡度角從0-10度增加到0-45度。對于封閉式和部分封閉式結構，考慮了+i工況和-i工況；對于敞開式結構，考慮了平衡工況和不平衡工況。另外考慮左右風的情況，風荷載工況增加為左風1、左風2、右風1、右風2四種，針對敞開式10-25度時，還需增加左風3、右風3兩種工況。

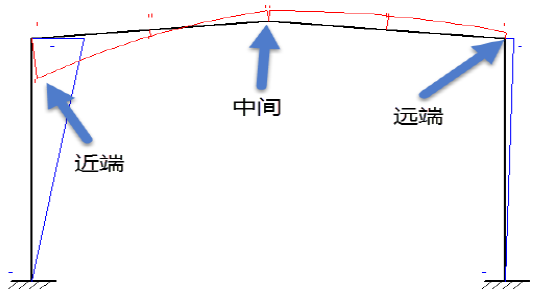

下面通過算例對比單跨不同跨度、不同房屋類型的風荷載彎矩標準值。屋面坡度為0.1，對比左風下兩個柱端及跨中彎矩的不同。
算例一：
24米跨，封閉式房屋
位置
風向
12版《門規》
16版《門規》
差異
近端
左風
135.8
120.3
11.41﹪↓
68.5
49.56﹪↓
中間
-58.9
-53.4
9.34﹪↓
-28.4
51.78﹪↓
遠端
96.1
86.9
9.57﹪↓
35.1
63.48﹪↓
算例二：
18米跨，半封閉式房屋
位置
風向
12版《門規》
16版《門規》
差異
近端
左風
115.2
103.8
10.97﹪↓
16.3
85.85﹪↓
中間
-52.2
-48.3
7.47﹪↓
-2.8
94.64﹪↓
遠端
73.2
68.2
6.83﹪↓
-19.3
73.63﹪↓
算例三：
9米跨，敞開式房屋
位置
風向
12版《門規》
16版《門規》
差異
近端
左風1
13.0
8.3
36.15﹪↓
左風2
-13.0
9.0
30.77﹪↓
中間
左風1
-14.2
-7.4
47.89﹪↓
左風2
14.2
-6.0
57.75﹪↓
遠端
左風1
18.9
8.3
56.08﹪↓
左風2
-18.9
4.4
76.72﹪↓
