3D3S軟件應用常見問題
問題 自動生成封閉面中兩個參數的意義和應用？
軟件模塊
全模塊
版本
V14
操作類型
荷載
應用級別
中級
問題：自動生成封閉面中兩個參數的意義和應用？

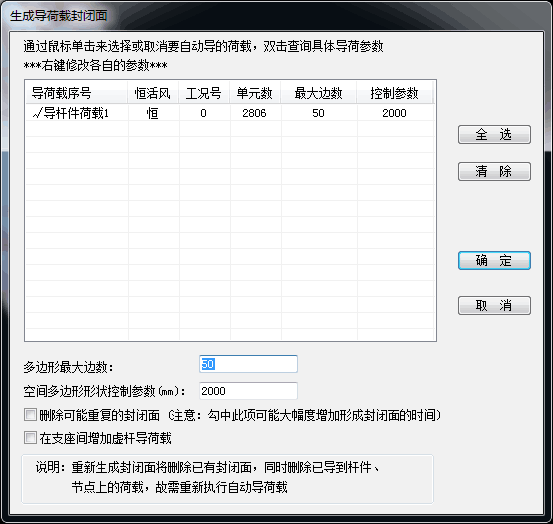

生成封閉面對話框如下圖所示，影響生成封閉面的主要參數為“多邊形最大邊數”和“空間多邊形形狀控制參數”
多邊形最大邊數：導荷載時軟件會自動找封閉區域，該參數用于控制封閉區域多邊形的最大邊數，這里的邊數是指形成封閉區域的桿件數。當形成封閉區域的桿件數小于等于“多邊形最大邊數”時對該區域進行導荷載，否則不對該區域?qū)Ш奢d。
比如一下大的這個封閉面要生成的話多邊形最大邊數要大于圍成這個多邊形的桿件數
6+6+3+3=18.
空間多邊形形狀控制參數：理論上，導荷載只能在平面多邊形上進行，當多邊形為空間多邊形時，軟件通過該參數來控制是否把空間多邊形近似為平面多邊形來導荷。其具體意義如下圖：

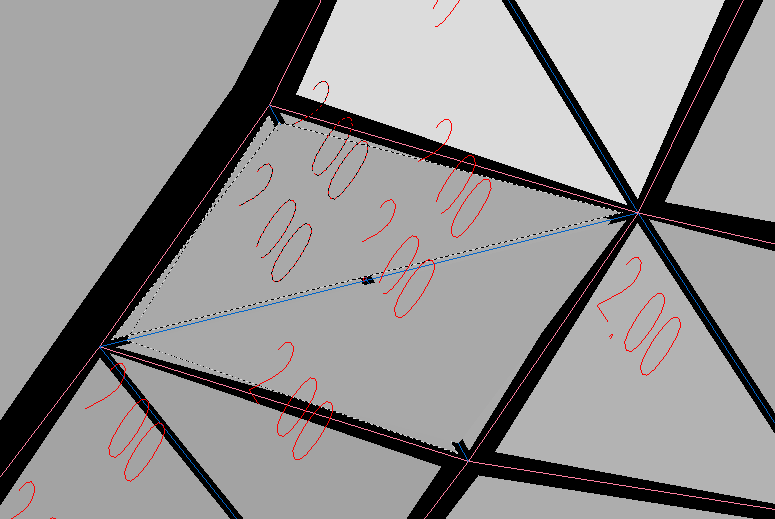

ABCD為空間多邊形（四點不共面），其中ABD為AB、AD所確定的平面，C’為點C在ABD平面上的投影，若CC’長度若小于或等于“空間多邊形形狀控制參數”，則對ABCD導荷載，否則不對ABCD導荷載，空間多邊形形狀控制參數影響導荷載速度，其值越大，導荷載速度越慢。

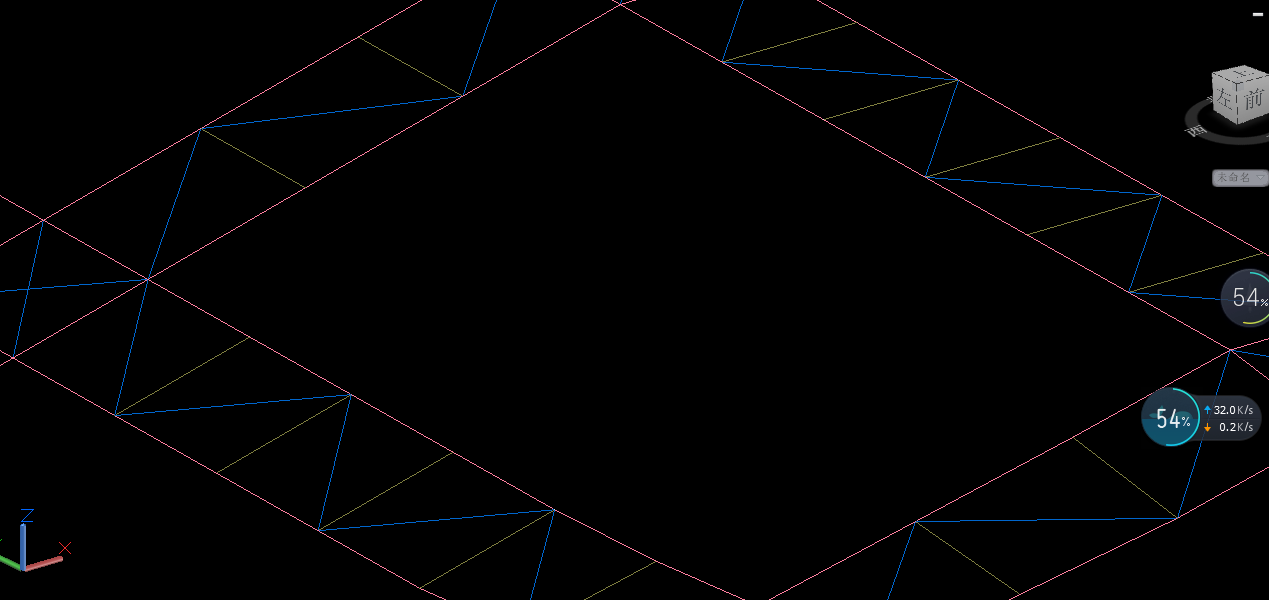

注意：這兩個參數也不是越大越好，因?yàn)閮蓚€(gè)參數太大的話可能會生成多余的封閉面，如下面這個實例

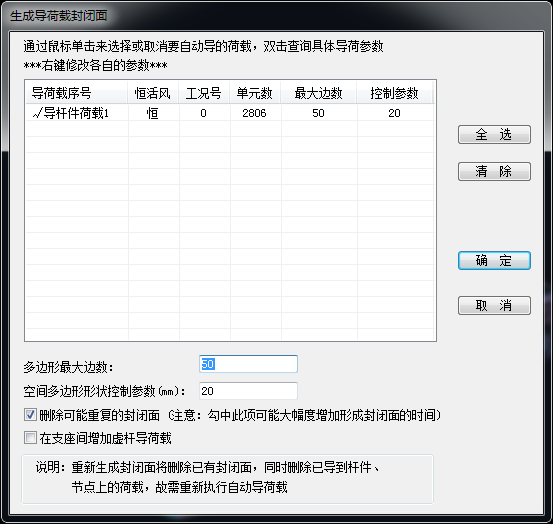

但輸入?yún)?shù)如下時

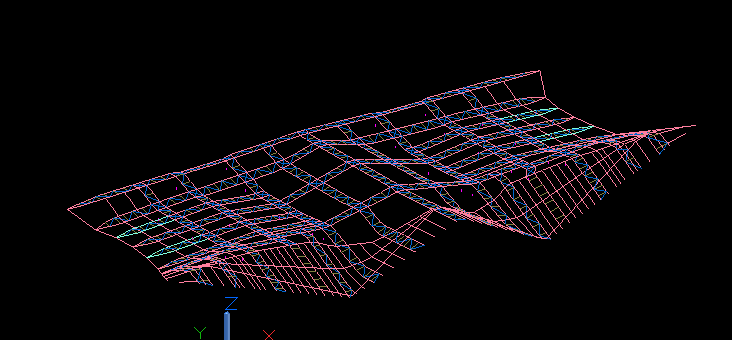

就有可能出現如下問題：封閉面重合了。
所以建議用戶輸入適合各模型的參數，如果有局部不能生成，則用添加虛桿的方式，使之生成封閉面。
