3D3S 軟件應用常見問題
問題 怎樣實現弦桿截面調整
軟件
網架模塊
操作類型
設計驗算
難度
中級
功能概述：
該命令只針對弦桿，可以實現如下功能：
（1）勾選第1項，若相鄰弦桿的夾角不小于“需要調整單元的夾角”，則依據《空間網格結構技術規程》5.1.5條判斷為是相同受力方向的弦桿，面積比按規范要求不宜超過1.8倍。若不滿足 ，調整時則逐級增大至滿足此要求。
（2）勾選第2項，若相鄰弦桿的夾角不小于“需要調整單元的夾角”，判斷是否滿足此項，不滿足，調整時則將其改為相鄰弦桿的最小直徑。
（3）可以選擇是否同時調整材料，若勾選了同時調整材料，則按照材料調整命令的定義進行調整。
操作：
（1）要實現對受力方向相鄰弦桿面積比的調整，可將“網架截面調整”對話框的各參 數按如下圖填寫。

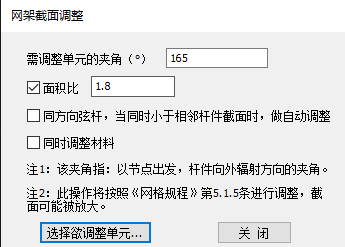

圖1網架截面調整1
“注1”的意思如圖所示：

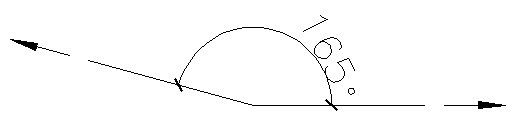

圖2角度示意
軟件只取不大于165°的角度。對于平面網架結構，該角度可以輸入180°；對于網殼 等非平面的網格結構，可將夾角適當減小，但不能太小，以免軟件將非受力方向的單元也進 行調整。面積比也可以根據用戶的需要進行調整，默認值為《規范》上給出的 1.8。
（2）要實現同一個節點所連單元的面積比的調整，可將“網架截面調整”對話框的各 參數按如下圖3填寫。
圖3網架截面調整2
將“需調整單元的夾角”設置為0時，軟件將對選中的單元都進行判斷調整。調整的方 法是：找出一個節點上所有相連的選中單元，確定這些單元中截面積最大的，然后將與之相 連的其他單元的截面積放大至符合面積比的要求。
（3）要實現桿件截面不小于相鄰弦桿的調整，可將“網架截面調整”對話框的各參數按如下圖4填寫。

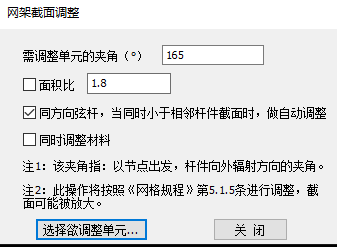

圖4網架截面調整3
同方向判斷按照夾角不小于“需要調整單元的夾角”判斷，若相鄰弦桿的夾角不小于“需要調整單元的夾角”，判斷是否弦桿截面同時小于同方向相鄰桿件截面，如不滿足，調整時則將其改為相鄰弦桿的最小直徑。
