3D3S 軟件應用常見問題
問題 3D3S中內力顯示與桿件方位的關系
軟件
基本分析
版本
V14
操作類型
內力分析
難度
初級

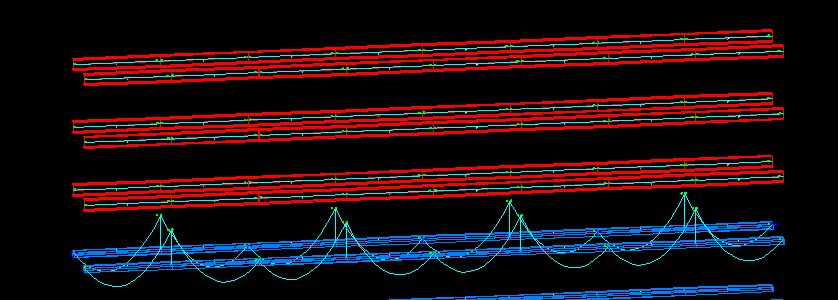

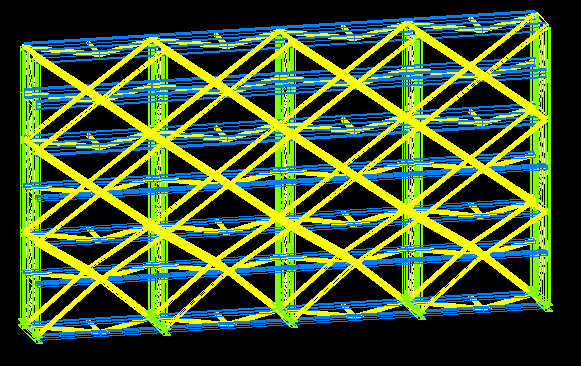

問題：如下圖所示，如圖所示槽鋼，用戶顯示恒載彎矩的時候上面三層的槽鋼沒有顯示彎矩。

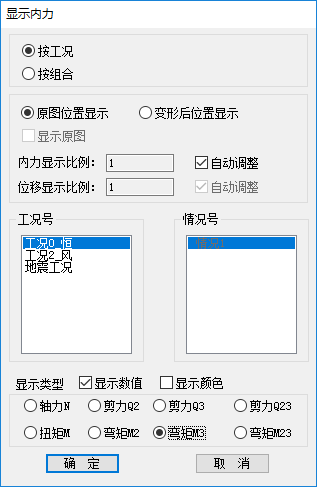

用戶采用的顯示內力，恒載工況下M3如下圖所示：

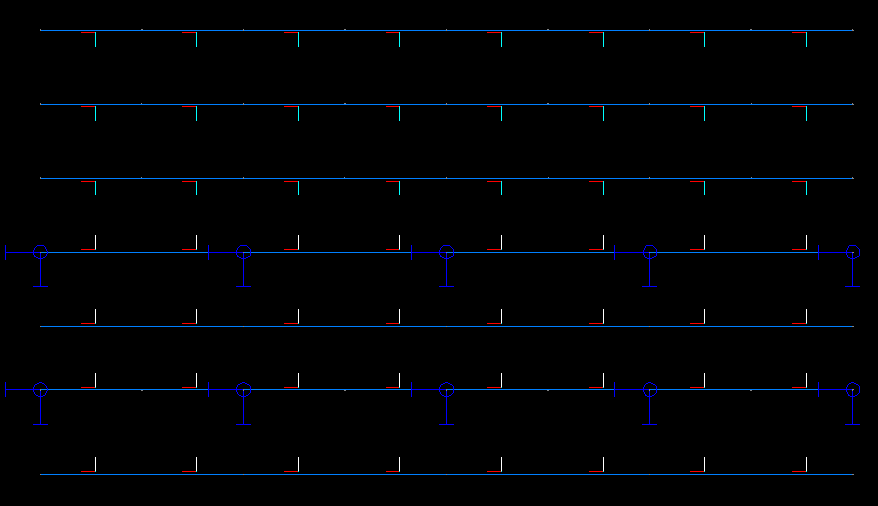

我們可以看下上面3層槽鋼和下面4層槽鋼的區別。構件信息顯示中顯示單元的局部坐標如下圖所示：

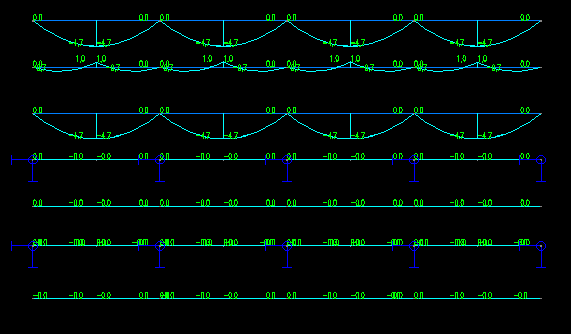

我們可以清楚的看到上面3層豎直方向是3軸，下面4層豎直方向是2軸，因此要查看恒載作用下的彎矩，上面3層要查詢的是M2.如下圖所示

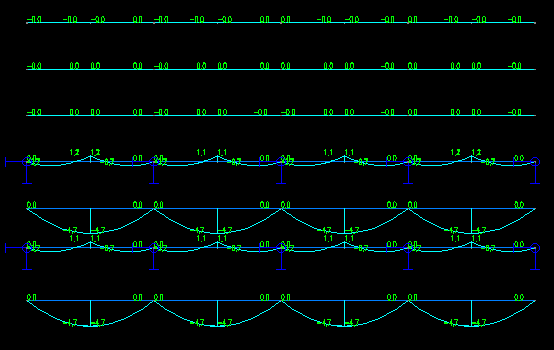

下面4層顯示M3如下圖所示
