3D3S 軟件應用常見問題
問題 3D3S中只拉單元的定義和應用
軟件
基本分析
版本
V14
操作類型
構件屬性
難度
初級
定義只拉單元的步驟：

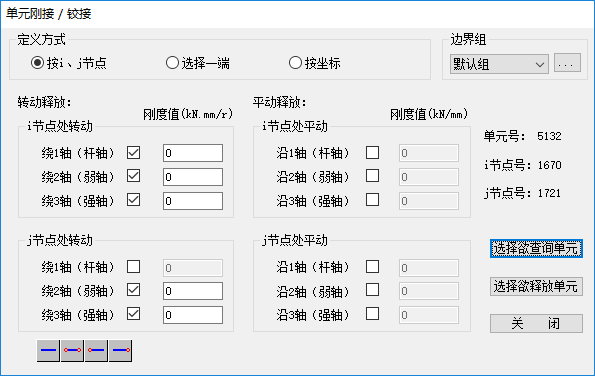

1、 定義桿件兩端單元釋放為桿單元釋放，如下圖:
2、 定義單元為只拉單元

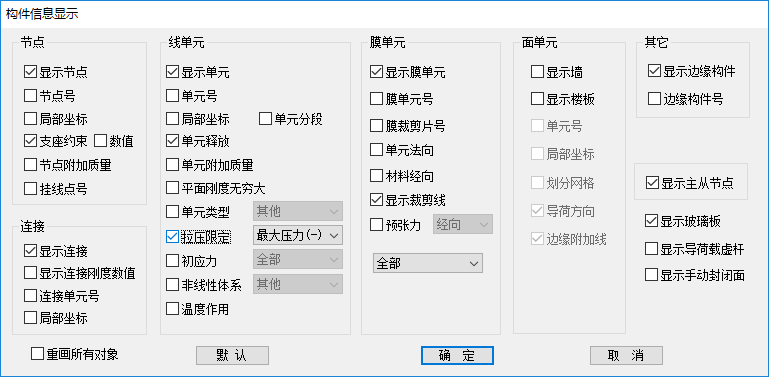

3、 定義的只拉單元信息可以通過構件信息顯示來顯示定義的只拉單元情況

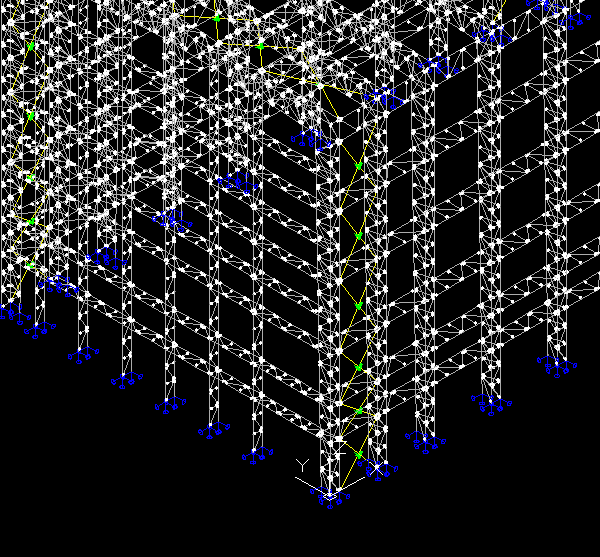

顯示如下圖
只拉單元，當可以承受一定的壓力時可以在下面輸入負值。下面通過一個模型來看一下。

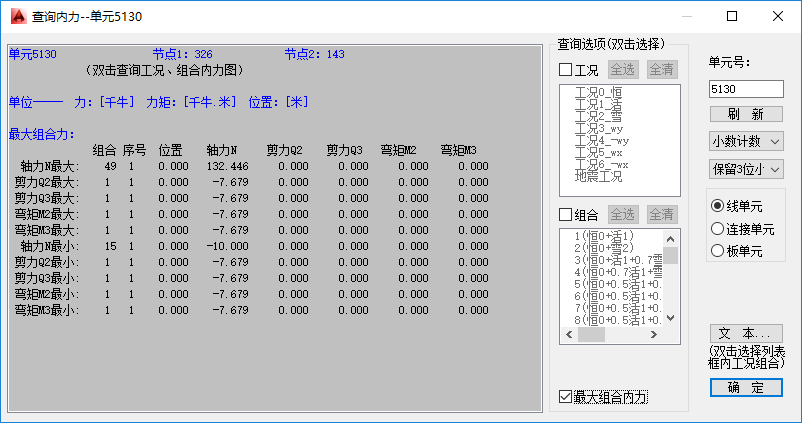

查詢其中一根只拉單元的內力計算結果如下圖
由上述計算結果可以看到，最大軸力為132.446，最小軸力為-10，即我們定義的最大可承受壓力。
