3D3S軟件應用常見問題

問題  Excel導入模型方法及注意事項？

軟件模塊	全模塊
版本	V14
操作類型	顯示查詢
應用級別	初級

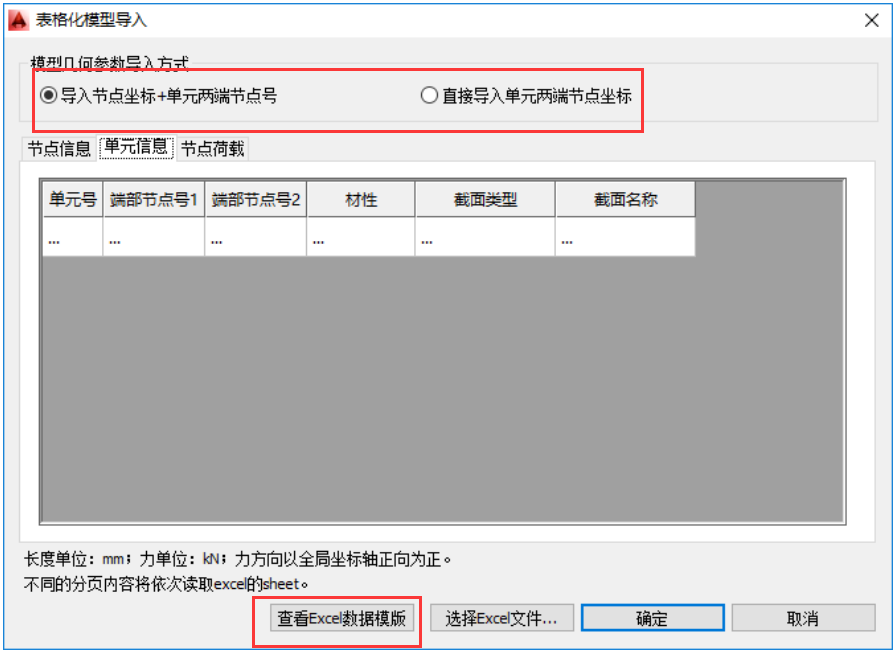

問題：將模型的幾何信息通過 excel 表格的形式導入 3d3s 軟件中有哪些方法？

有兩種方式：

1、導入節點坐標+單元兩端節點號；

2、直接導入單元兩端節點坐標。

導入模型時注意事項：

1、導入時需注意導入表格文件的 sheet 名與導入界面標簽卡名保持一致，具體導入格式詳見“查看 Excel 數據模版”中的格式

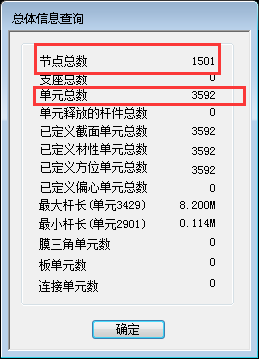

2、導入完成后通過顯示查詢-總體信息下的節點總數和單元總數與EXCEL所列的節點總數和單元總數要一致。以下截圖表示表格中的節點數、單元數與模型中的節點數、單元數一致。

3、導入的截面類型和截面尺寸要與截面庫匹配，如果表格里面的尺寸在截面庫中沒有，則需要自己先在截面庫中先添加該截面。
