3D3S軟件應用常見問題
問題 地震工況下出現內力值為負？
軟件模塊
所有模塊
版本
V14
操作類型
內力查詢
難度
中等

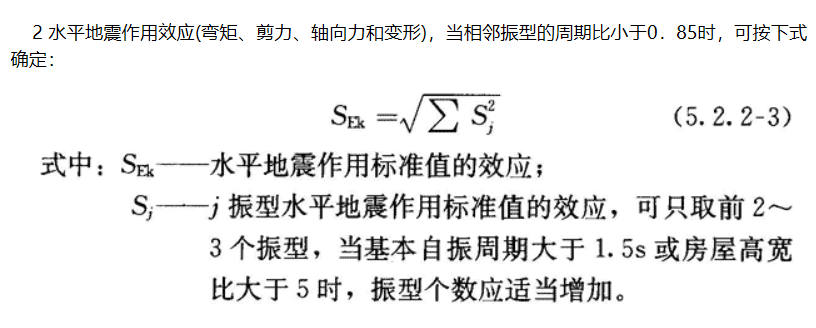

用戶按照振型分解反應譜法計算地震力后，進行單工況地震力查詢發現構件內力有正有負，而抗規5.2.2-3條：
可以看到水平地震作用效應下的內力值是一個非負數。
程序內部對地震作用效應做了特殊處理，水平地震作用效應的內力值的正負是根據最不利的振型算出結構內力時的正負來確定的，在最不利振型下構件內力是有正負號的，地震作用效應采用的正負號就是根據這來確定的。之所以有這樣的處理，是為了解決地震工況和其他工況組合時，如果其他工況的組合效應值是負值，此時如果一直按照地震力為正就不合適了。
