3D3S軟件應用常見問題
問題 進行節點域驗算時沿2軸，3軸什么意思，Vp又是如何取值的？
軟件模塊
所有模塊
版本
V14
操作類型
節點域驗算
難度
中等

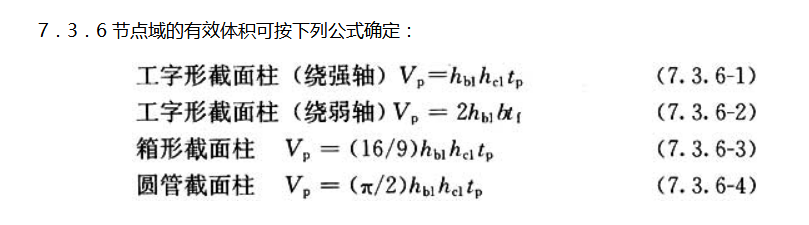

用戶在抗震參數設置考慮節點域驗算后，在進行柱的構件查詢時，會發現軟件區分了2軸，和3軸，之所以這么分是參考了《 高層民用建筑鋼結構技術規程》JGJ99-2015 中7.3.6條,工字型截面區分了強弱軸。沿2軸、3軸都是針對柱的截面來說的。

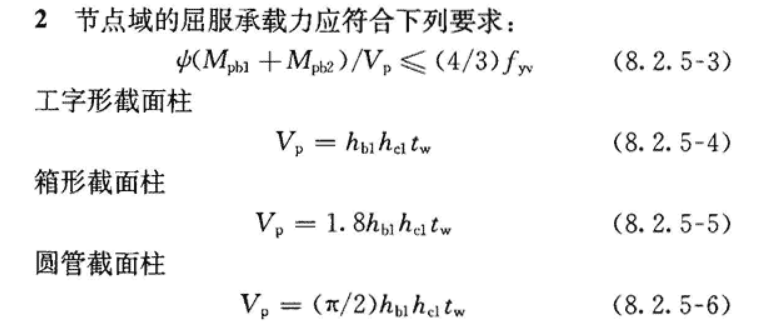

對于工字型柱，Vp的取值就是按照7.3.6-1,7.3.6-2計算得來的。對于節點域承載力的驗算則是按照抗規8.2.5條第2款進行驗算的。

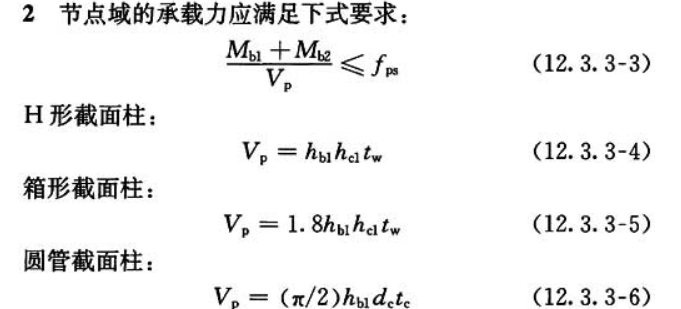

節點域抗剪承載力驗算則是根據新鋼標12.3.3的相關規定進行驗算的。
