3D3S軟件應用常見問題
問題 索膜在出計算書圖形未能正確顯示
軟件模塊
索膜模塊
版本
V14
操作類型
計算書
難度
一般
索膜模塊，找形分析、荷載態分析完成后，進行計算書的輸出時又可能會出現節點荷載分布圖、內力圖、初始態位移圖等沒有顯示的情況，如下圖所示：

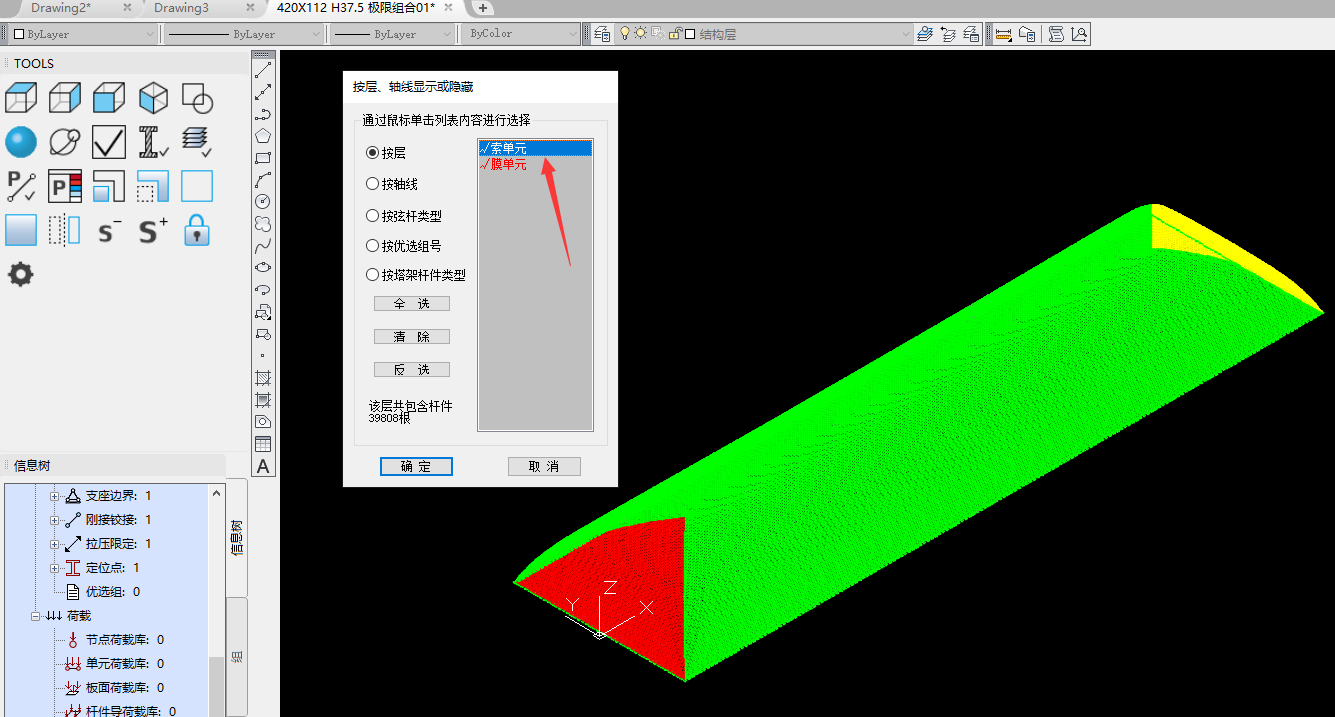

之所以出現這個情況是因為用戶把索結構隱藏了，只需要把索結構顯示出來再進行框選整個索膜結構，節點布置圖、內力圖、初始態位移圖就能夠正常顯示了。
